华为ETP48200-B2A1 嵌入式电源监控模块 SMU11C
产品说明
华为ETP48200-B2A1 嵌入式电源监控模块 SMU11C 产品概述 ETP48200-B2A1是嵌入式电源系统，给–48V DC系列的通信设备供电，最大输出电流 为200A。 2.2 系统特点 ● 电源系统支持交流或HVDC直流输入。交流输入时，电压范围为85V AC～300V AC； HVDC直流输入时，电压范围为85V DC～420V DC ● 完善的电池管理功能 ● 网络化设计，SMU11B提供北向FE、南向RS485 、CAN ，SMU11C提供北向 RS485、南向RS485 、CAN ● 具有通信、告警等功能，支持远程监控和在线升级 ● 支持整流模块、监控模块热插拔 2.3 系统配置 表 2-1 系统配置

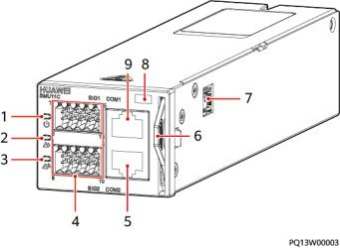

监控模块 SMU11C 图 3-6 SMU11C 外观
（ 1 ）运行指示灯 （2）次要告警指示灯 （3）重要告警指示灯 （4）接线端子 （5）通信口COM2 （6）把手 （ 7 ）拨码开关 （8）SN码位置 （9）通信口COM1
|
