2.1 产品概述

ETP48150-A3 是盒式电源系统，给-48V DC 系列的通信设备进行供电。ETP48150-A3 电源系统采用 15A 或 30A 整流模块，组成系统后最大输出电流为 150A。

2.2 系统特点

ETP48150-A3 主要特点如下：

l  电压范围宽 85VAC～300VAC

l  完善的电池管理功能

l  SMU01A 支持接入网主从协议、电总协议、SNMP 等多种安全协议，可与华为 NetEco 或者第三方网管通信，组网灵活，实现远程管理，无需人员值守

l  SMU01B 支持接入网主从协议，通过华为接入网主设备可接入 U2000

l  SMU01C 支持电总协议和接入网主从协议，电总协议可接入动环，主从协议只支 持接入网主机

l  支持 LCD 界面显示、按键操作

l  支持电子标签识别功能

l  支持整流模块、监控模块热插拔

l  支持同容量高效、标效整流模块混插

l  整流模块功率因数值达 0.99

外观介绍

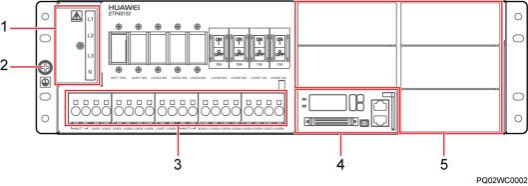

图3-1  外观

（1）交流输入端子（盖板后）    （2）接地螺丝           （3）直流输出接口

（4）监控模块安装空间          （5）整流模块安装空间

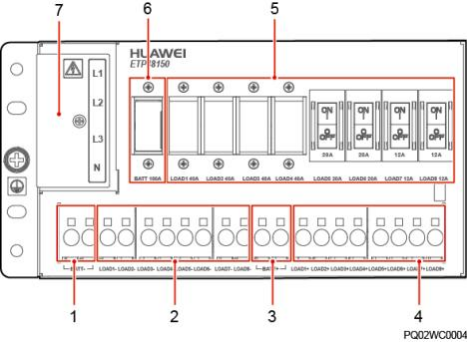

图3-2  配电单元

（1）BATT-接口             （2）LOAD（1～8）-接口    （3）BATT+接口

（4）LOAD（1～8）+接口    （5）LOAD（1～8）开关     （6）BATT 开关

（7）交流输入端子
