产品概述

ETP4860-B1A2是嵌入式电源系统，给–48V DC系列的通信设备供电，最大输出电流为

60A。

2.2 系统特点

●     电源系统支持交流或HVDC直流输入。交流输入时，电压范围为85V AC～300V AC； HVDC直流输入时，电压范围为85V DC～420V DC

●     完善的电池管理功能

●     网络化设计，SMU11B提供北向FE、南向RS485 、CAN ，SMU11C提供北向 RS485、南向RS485 、CAN

●    具有通信、告警等功能，支持远程监控和在线升级

●    支持整流模块、监控模块热插拔

2.3 系统配置

表 2-1 系统配置

监控模块 SMU11C

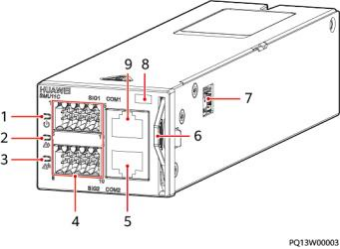

图 3-6 SMU11C 外观

（ 1 ）运行指示灯                       （2）次要告警指示灯                 （3）重要告警指示灯

（4）接线端子                          （5）通信口COM2                              （6）把手

（ 7 ）拨码开关                          （8）SN码位置                         （9）通信口COM1

指示灯

表 3-7 指示灯说明

拨码开关

用于配置北向RS485通信地址。

图 3-7 拨码开关
