华为ETP4850-D1A1 嵌入式电源

华为ETP4850-D1A1 嵌入式电源

产品概述

ETP4850-D1A1是嵌入式电源系统，给-48V DC系列的通信设备供电，最大输出电流为

50A。

2.2 系统特点

●     电源系统支持交流或直流输入。交流输入时，电压范围为85V AC～300V AC；直 流输入时，电压范围为85V DC～420V DC。

●     完善的电池管理功能

●     网络化设计，提供一路CAN接口、两路RS485接口

●    具有通信、告警等功能，支持远程监控和在线升级

●    支持整流模块、监控模块热插拔

2.3 系统配置

表 2-1 系统配置

3部件介绍

3.1 外观介绍

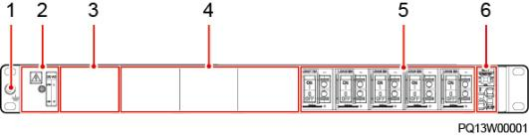

图 3-1 外观介绍

（ 1 ）接地螺丝                          （2）输入端子                           （3）监控模块安装空间

（4）整流模块安装空间             （5）直流输出开关和接线端子   （6）电池开关和接线端子

3.2 监控模块 SMU11B

外观

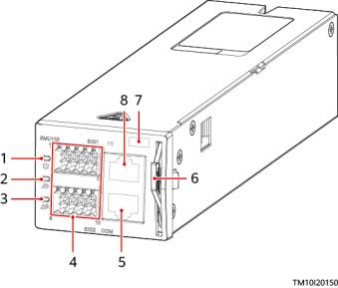

图 3-2 SMU11B 外观

（ 1 ）运行指示灯                       （2）次要告警指示灯                 （3）重要告警指示灯

（4）接线端子                          （5）COM口                             （6）把手

（ 7 ）SN码位置                         （8）FE口
