华为UPS5000-S-1200kVA
产品说明
华为UPS5000-S-1200kVA 图 2-9 UPS 外观
（ 1 ）功率单元1 （2）功率单元2 （3）旁路单元 （4）输入输出单元
图 2-10 UPS+维修旁路单元外观
（ 1 ）功率单元1 （2）功率单元2 （3）旁路单元 （4）输入输出单元 （5）维修旁路单元（选配件）
图 2-11 UPS+风扇单元外观
（ 1 ）风扇单元-左（选配件） （2）功率单元2 （3）功率单元1 （4）旁路单元 （5）输入输出单元 （6）风扇单元-右（选配件）

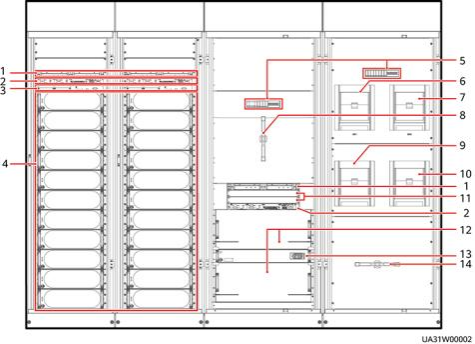

2.3.2 产品结构 图 2-12 UPS 开门结构
（ 13）旁路控制模块 （ 14）系统输出开关 （Q5） |
