华为UPS5000-S-600kVA (三相三线)
产品说明

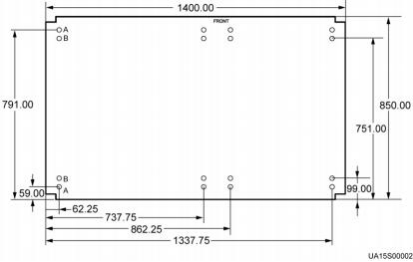

华为UPS5000-S-600kVA (三相三线) l A：槽钢安装孔位 l B：地面安装孔位
图3-4 孔位尺寸（单位：mm）
步骤 2 用冲击钻在膨胀螺栓的安装孔位上钻孔，然后将膨胀管安装到安装孔。 图3-5 膨胀螺栓结构
图3-6 安装膨胀螺栓（单位：mm）

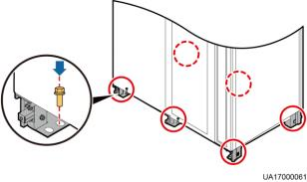

1. 用冲击钻在水泥地面打孔，打孔深度在 52mm 至60mm 之间。 2. 将膨胀螺栓略微拧紧，垂直放入孔中。用橡胶锤敲打膨胀螺栓直至膨胀管全部进 入孔内。 3. 预拧紧膨胀螺栓。 4. 拧出螺栓，取下弹垫和平垫。 步骤 3 使用叉车将机柜移动至安装位置。 步骤 4 使用 M12×60 的膨胀螺栓将机柜固定在地面的膨胀螺栓安装孔。 图3-7 紧固膨胀螺栓
步骤 5 安装前后地脚挡板及左右地脚挡板。 图3-8 安装前后地脚挡板及左右地脚挡板
|
