华为UPS5000-H-1200kVA 三相三线
产品说明
华为UPS5000-H-1200kVA 三相三线 三相三线 图 2-11 外观
（ 1 ）功率柜 （2）旁路柜 （3）监控显示模块 （4）电感柜

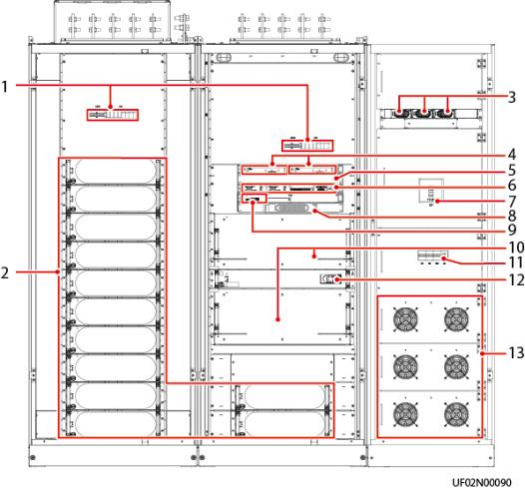

图 2-12 内部结构
（ 1 ）防雷器和防雷开关 （2）功率模块 （3）电感柜电源模块安装位置 （4）防雷盒 （5）假面板 （6）控制模块 （ 7 ）电感柜总开关QF （8）旁路风扇电源模块 （9）智能检测卡 （ 10）旁路模块 （ 11 ）电感柜风扇电源开关QS1 （ 12）旁路控制模块 ~ 4 （ 13）风扇 |
