华为UPS5000-E-120K-FX (30kVA 功率模块)

标识	含义	取值
1	产品大类	Uninterruptible Power System缩写，表示UPS产品
2	产品系列	5000
3	产品小类	E系列
4	输出容量	120K：输出120kVA
5	配置类型	F：开关满配 X：可上下进出线

2.2 应用场景

UPS5000可满足不同应用场景的电源系统，主要应用于大型数据/通信中心、大型企业机房、金融系统机房、工业自动化设备、调度中心等室内场所。

表 2-2 UPS 典型配置

配置	应用场景	说明
单机	常用于给普通负载供电。	-
并机	常用于大型机房或者为重要的负载供电，可靠性较高，耐瞬时过载能力强。	-
多母线系统	常用于给重要的负载供电，比如中大型机房、数据中心等供电，可靠性非常高。多母线系统除了拥有并机的优点外，还具备无瓶颈故障点等优点，但配置复杂。	支持双母线

UPS采用模块化设计，使用多个功率模块并联来实现高的负载容量。即使一个功率模块损坏，其它的功率模块仍能继续正常工作，且当系统负载量较小时，即使选用单机运行也能做到容量冗余，可靠性较高。

图 2-2 单机典型应用场景

并机

并机时，各机柜的市电输入、旁路输入及其交流输出端均并联在一起，并机线将各个机柜的ECM连接到一起，使各机柜的输出同步，同时给负载供电。当一个机柜出现故障时，可以由另外一台机柜继续给负载提供能量，从而达到提高系统可靠性的目的。

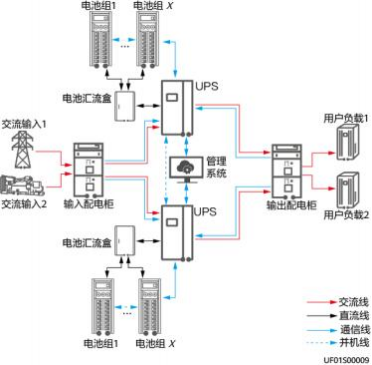

图 2-3 1+1 并机典型应用场景

双母线

典型的双母线系统由两个独立的UPS系统组成，各UPS系统由一个或多个并联的UPS单机组成。两个UPS系统一个为主系统，另一个为从系统。双母线系统可靠性高，适用于带多个输入端子的负载。对于单电源负载，通常可加入一个STS（ Static Transfer

Switch）给单电源负载供电，这种供电模式是标配的BSC（ Bus Sync Controller）。运行模式包括主系统和从系统以逆变或者旁路模式运行。

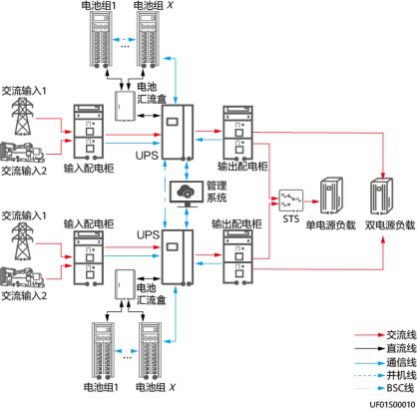

图 2-4 单机双母线典型应用场景
