华为UPS2000-H-6kVA UPS (双火线)
![]() 产品说明

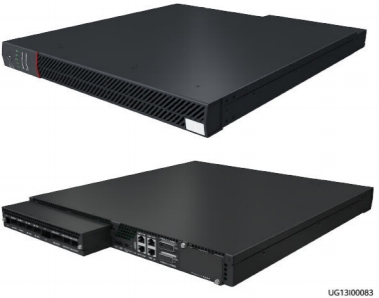

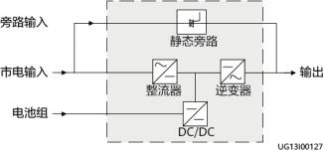

华为UPS2000-H-6kVA UPS (双火线) 工作原理 UPS2000-H系统可以单独组成不间断最小供电系统(需配合电池),其UPS主机包含 整流、逆变、旁路、充电放电等主功率电路,同时还包含基本的监控以及并机等弱电 线路。 UPS不带监控屏,内置WiFi与手机APP通信(支持Android 8.0以上、鸿蒙2.0以上、iOS 9.0以上系统的手机),也可以配置SNMP卡、干接点卡和4G模块的选配件。 图 2-2 原理框图 图 2-8 6kVA 前后外观
图 2-9 6kVA 外观

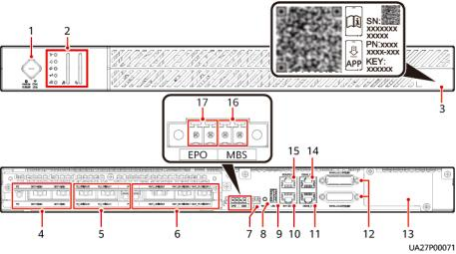

( 1 )按键 (2)指示灯 (3)标签a (4)电池接口 (5)交流输入接口 (6)交流输出接口 ( 7 )电池温度传感器接口 (8)RESET按键 (9) USB接口 ( 10)BATT.COM1接口 ( 11 )COM3_IN接口 ( 12)并机接口 ( 13)选配卡插槽 ( 14)COM3_OUT接口 ( 15)COM2/CAN接口 ( 16)维修旁路模式接口 ( 17 )EPO接口 ( MBS)
|
