华为UPS2000-H-(6kVA-10kVA)
1. 安装设备前请详细阅读用户手册了解产品信息及安全注意事项。 2. 安装操作设备时，必须使用绝缘工具。 3. UPS必须由华为或其代理商认证的工程师进行安装、调测和维护，否则可能危及人身安全并且导致设备故障，由此引起的UPS损坏不属于保修范围。 4. 功率线缆和通信线缆布线时，注意防护避免机柜组件划伤线缆。 |
型号 | 重量 | 尺寸（高 ×宽 ×深） |

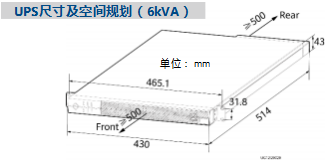

UPS2000-H-6KRTL-Li | 14kg | 43mm ×430mm ×514mm |

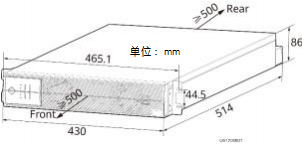

UPS2000-H-10KRTL-Li | 17kg | 86mm ×430mm ×514mm |
|
|
|
|
|
|
|
|
|
|
机型 | 接线端 | 相数 | 额定电压 | 外部断路器 | 配线横截面积 | 端子类型 | 备注 |
6kVA （单进 单出） | 交流输入 | L/N/PE | 1 | 220V AC/230V AC/240V AC | 50A（C特性） | 10mm2 | OT-10mm2-M6端子 | M4螺钉紧固力矩： 1.2N·m M6螺钉紧固力矩： 4.8N·m 说明： • 功率线缆请使用工作温度为 90℃的软导体或者更柔软的导 体，若使用实心导体或绞合导 体的线缆，则可能无法安装。 • 若无汇流盒场景，电池直连至 UPS的线缆使用的OT端子以电 池线缆为准。 • a ：锂电池自带开关。 • b：旁路模式从A相取电，输入 电流为三相总电流。 • 仅支持华为锂电池： ESM- 48100B1 ，编码01074746-015 |
交流输出 | L/N/PE | 1 | 40A（ D特性） | 6mm2 | OT-6mm2-M6端子 |
电池 | + | 2 | 54V DC | 160A a | 2根25mm2 | OT-25mm2-M6端子 |
- | 2根25mm2 |
PE | - | 2根6mm2 | OT-6mm2-90°折弯-M4端子 |
10kVA（单进 单出） | 交流输入 | L/N/PE | 1 | 220V AC/230V AC/240V AC | 80A（C特性） | 16mm2 | OT-16mm2-M6端子 |
交流输出 | L/N/PE | 1 | 63A（ D特性） | 16mm2 | OT-16mm2-M6端子 |
电池 | + | 2 | 54V DC | 250A a | 2根35mm2 | OT-35mm2-M6端子 |
- | 2根35mm2 |
PE | - | 2根6mm2 | OT-6mm2-M6端子 |
10kVA（三进 单出） | 交流输入 | L1/L2/L3/ N/PE | 3 | 380V AC/400V AC/415V AC | 80Ab（C特性） | 16mm2 | OT-16mm2-M6端子 |
交流输出 | L/N/PE | 1 | 220V AC/230V AC/240V AC | 63A（ D特性） | 16mm2 | OT-16mm2-M6端子 |
电池 | + | 2 | 54V DC | 250A a | 2根35mm2 | OT-35mm2-M6端子 |
- | 2根35mm2 |
PE | - | 2根6mm2 | OT-6mm2-M6端子 |
锂电池 | + | 2 | 54V DC | - | 25mm2 | OT-25mm2-M6端子 |
- | 25mm2 |
PE | 6mm2 | OT-6mm2-M6端子 |

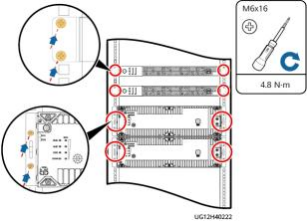

6kVA UPS （ 1U ）
预留空间
（ 1U ）
锂电池
（ 3U ）
6kVA UPS （ 1U ）
锂电池
（ 3U ）
插框
10kVA UPS （ 2U ） 预留空间 （ 1U ） 锂电池 （ 3U ）
 塔式
|
10kVA UPS
（ 2U ）
锂电池 （ 3U ）
插框
