华为RMS-SNMP01A SNMP 卡

华为RMS-SNMP01A SNMP 卡

功能

SNMP卡是一款具有网络功能的UPS监控选配件，提供SNMP代理功能和Web管理功

能。通过SNMP卡用户可以基于计算机网络，使用NMS（ Network Management

System）、 NetEco 、Web浏览器对UPS进行远程管理， NMS可支持16个SNMPv3用    户，80个NMS访问，80个NMS访问权限中，最多只支持8个写权限的NMS 。Web可支 持2个用户同时在线。

本选配卡是一款精心设计的高性能产品，通过先进、独特的设计保证了产品的可靠性 和质量。它具有如下功能及特点：

●     支持UPS2000-G-(6kVA-20kVA)和UPS2000-A-(6kVA-10kVA)系列UPS，并机管 理只需要一块SNMP卡。

●     自适应10Mbps/100Mbps以太网，支持NAT（ Network Address Translation）。

●     支持SNMP、 HTTPS、SSH协议。

●     支持SNMP代理v1 、v2c 、v3协议， HUAWEI_UPS_MIB库和UPS-RFC1628-MIB库 均可从自带Web网页下载，无需光盘安装。

●     支持多种Web浏览器， IE8 、IE9 、IE10 、IE11 、Firefox（ 33.1 ），支持 Windows 、Linux远程管理。

●     完备的安全访问机制，提供用户分级权限、HTTPS访问、SNMPv3、SNMP访问IP 控制，杜绝非法访问。

●    丰富的UPS管理功能，提供可视化UPS能量流图、告警显示、控制功能，支持UPS 统计性能数据、历史告警、操作日志的查看、检索、导出等功能。

●    支持温湿度模块、独立部署AI/DI模块、外置干接点卡等选配件。

●     SNMP卡USB接口支持外接USB无线网络数据卡（简称短信猫），支持查询UPS工 作状态、以及故障告警等信息短信收发功能。

●     SNMP卡配合华为技术有限公司开发的计算机及服务器安全关机程序

（ NetShutdown），可自动安全关闭安装有NetShutdown的计算机及服务器，从 而保护客户宝贵的数据，减少损失。

●     SNMP卡配合Generex公司开发的客户端关机软件RCCMD，可自动安全关闭安装 有RCCMD的客户端，从而保护客户宝贵的数据，减少损失。

●    支持告警信息通过E-mail方式定时发送到指定用户邮箱。

端口描述

SNMP卡端口如图2-1所示。

图 2-1 端口示意图

（ 1 ）南向设备接口                                             （2）USB接口（支持短信猫）

（3）RS485南向接口                                          （4）以太网网口

持温湿度传感器类型

SNMP卡可选配温湿度传感器，型号为： ENR1DETA MODULE。

C口 说明

●   如果SNMP卡选配了温湿度传感器，在“监控”界面，用户可查看UPS当前的环境温度和环 境湿度参数，如图4-2所示。如果没有选配温湿度传感器则参数显示为“NA”。

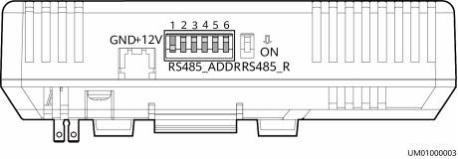

●   参照温湿度传感器手册，将温湿度传感器地址设置为1（ ENR1DETA MODULE拨码状态如图 3-3所示，1为ON，其余为OFF），波特率设为9600。

图 3-3 拨码开关
