工作模式

UPS 有四种工作模式：市电模式、电池模式、旁路模式和 ECO（Economy Control Operation）模式。

l  市电模式

市电正常情况下，市电输入通过整流器升压成稳定直流电压，供给逆变器，同时 市电通过充电器对电池充电。逆变器输出稳定的交流电给负载供电。

l  电池模式

市电异常或断电情况下，电池输出通过整流器升压后供给逆变器，逆变器输出稳 定的交流电给负载供电。

l  旁路模式

市电经过滤波直接给负载供电，UPS 发生过载、过温或故障时，UPS 将自动切换 到旁路给负载供电。此模式无电池后备能力。

l  ECO 模式

若旁路电压和频率在设定范围内，UPS 将通过旁路给负载供电，若旁路电压或频 率超出设定范围，UPS 将转到市电逆变或电池逆变供电。

L口说明

文中描述的 ECO 模式默认为市电 ECO。

2.3 产品结构

6kVA、10kVA 前视图如图 2-3所示。

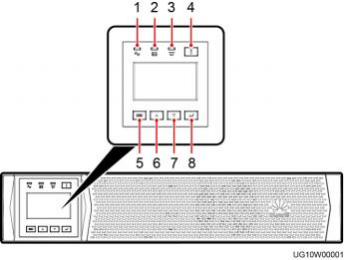

图2-3  6kVA 、10kVA 前视图

（1）市电指示灯    （2）电池指示灯   （3）旁路指示灯   （4）故障指示灯

（5）返回/关机键   （6）向上翻页键   （7）向下翻页键   （8）确认/开机键

6kVA、10kVA 后视图如图 2-4所示。

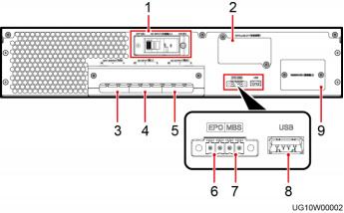

图2-4  6kVA 、10kVA 后视图

（1）交流输入空开       （2）选配卡插槽（盖板下     （3）电池接线端子（盖

方）                        板下方）

（4）交流输入端子（盖板 （5）交流输出端子（盖板下  （6）EPO 接口 下方）                   方）

（7）维修旁路状态接口   （8）USB 接口 a（支持安全   （9）预留 （MBS）                 保护机制）
