华为SMU06C2 站点监控单元 V500R001C50
产品说明
华为SMU06C2 站点监控单元 V500R001C50 面板及接口

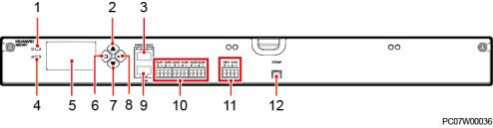

图2-1 面板及接口
（1）运行指示灯 （2）按键“上” （3）RS485/RS232 接口 （4）告警指示灯 （5）液晶显示屏（LCD） （6）按键“返回” （7）按键“下” （8）按键“确认” （9）COM 接口 （10）干接点输出接口 （11）干接点输入接口 （12）电池温度传感器接口

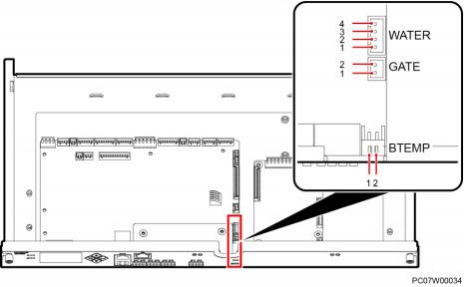

图2-3 传感器接口位置（内部结构）
面板及接口

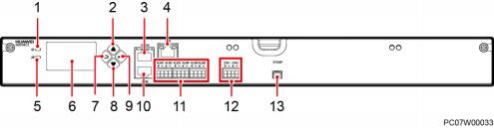

图2-4 面板及接口
（1）运行指示灯 （2）按键“上” （3）RS485 接口 （4）LAN 接口 （5）告警指示灯 （6）液晶显示屏（LCD） （7）按键“返回” （8）按键“下” （9）按键“确认” （10）COM 接口 （11）干接点输出接口 （12）干接点输入接口 （13）电池温度传感器接口
图2-6 传感器接口位置（内部结构）
表2-12 传感器和干接点接口说明
|
