华为UPS5000-E-180kVA (一体化 UPS, 30kVA 功率模 块)
产品说明

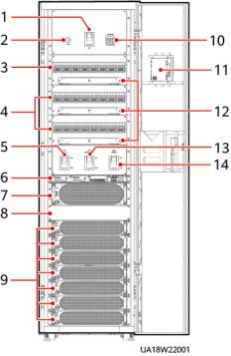

图 2-8 UPS5000-E-180K-HABBS 正视图
（ 1 ）输入空开 （2）电源输入状态指示灯 （3）智能温控产品配电空开 （4）IT负载空开 （5）UPS输入空开 （6）控制模块 （ 7 ）旁路模块 （8）假面板 （9）功率模块 （ 10）照明空开 （ 11 ）监控显示模块 （ 12）配电监控板 （ 13）UPS维修旁路空开 （ 14）UPS输出空开 -

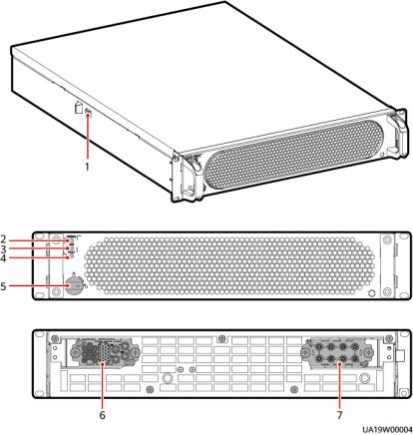

2.3.2 功率模块 外观 图 2-9 功率模块外观示意图
（ 1 ）限位锁 （2）工作指示灯 （3）告警指示灯 （4）故障指示灯 （5）就绪开关 （6）输出端口 （ 7 ）输入端口 -
