华为UPS5000-E-(30kVA-120kVA)-FM
产品说明
原理框图 UPS5000属于在线式产品，采用模块化技术，易维护，易扩容。模块均采用智能控 制，功率模块由整流器、逆变器和DC/DC构成，通过高频开关技术，将输入变换为纯 净的、高质量的正弦波输出。 主路模式 UPS正常工作模式，AC输入经过整流器整流，由AC变换成DC，再经逆变器逆变，由 DC变换成AC输出。经由两级变换以后，能得到精度和质量都较好的输出电压，可以防 止输入谐波、毛刺、电压瞬变等干扰影响负载。 产品结构 图 2-8 正视图

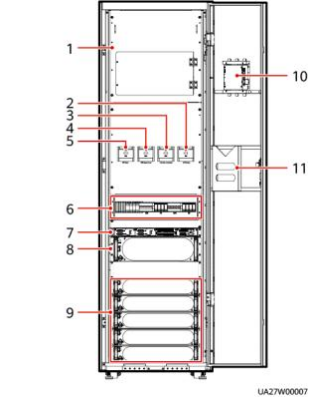

（ 1 ）盖板 （2）输出开关 （3）维修旁路开关 （4）旁路输入开关 （5）主路输入开关 （6）防雷模块（可选） （ 7 ）控制模块 （8）旁路模块 （9）功率模块 （ 10）监控显示模块 （ 11 ）资料夹
2.3.2 功率模块 外观 图 2-9 功率模块外观示意图

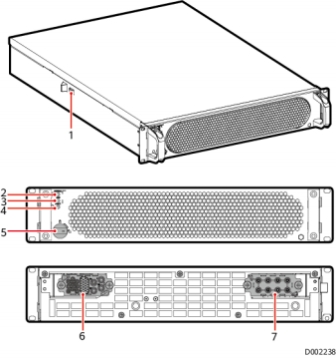

（ 1 ）限位锁 （2）工作指示灯 （3）告警指示灯 （4）故障指示灯 （5）就绪开关 （6）输出端口 （ 7 ）输入端口 |
