华为UPS5000-A-500kVA
产品说明

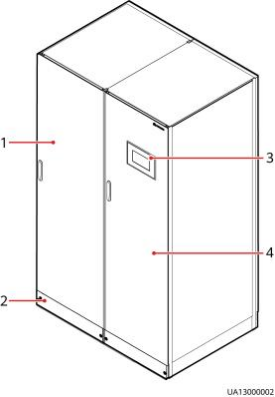

图 2-8 UPS 外观（ 400kVA 、500kVA）华为UPS5000-A-500kVA
（ 1 ）功率柜 （2）地脚挡板 （3）监控显示单元 （4）旁路柜 图 2-11 产品结构（500kVA）华为UPS5000-A-500kVA
（ 1 ）功率单元 （2）控制单元 （3）主路输入开关 （4）输出开关 （5）配电单元盖板 （6）维修旁路开关 （ 7 ）旁路输入开关 （8）旁路单元 控制单元的标准配置是两块ECM（ energy control module）、干接点卡和监控接口 卡。四个卡均采用热拔插设计。干接点卡上方预留一个插框，可依据实际安装和使用 情况选配反灌保护卡或者干接点扩展卡中的一个。 图 2-13 控制单元信号面板
（ 1 ）接地端 （2）并机接口1 （3）BSC接口1
