华为UPS5000-A-800K-F800-SC

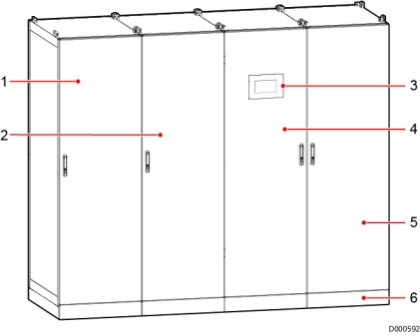

图 2-12 UPS 外观（800K）

（ 1 ）功率柜2                                         （2）功率柜1                                         （3）监控显示单元

（4）旁路柜1                                         （5）旁路柜2                                         （6）地脚挡板

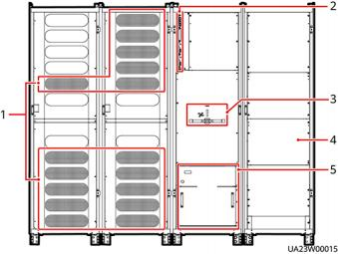

图 2-26 UPS5000-A-800K-F800-SC 产品结构华为UPS5000-A-800K-F800-SC

（ 1 ）功率单元                          （2）控制单元                           （3）维修旁路开关

（4）配电单元盖板                    （5）旁路单元                           -

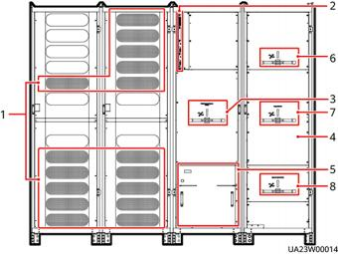

图 2-27 UPS5000-A-800K-F800-FC 产品结构

（ 1 ）功率单元                          （2）控制单元                           （3）维修旁路开关

（4）配电单元盖板                   （5）旁路单元                          （6）主路输入开关

（ 7 ）输出开关                           （8）旁路输入开关
