华为UPS5000-A-200kVA

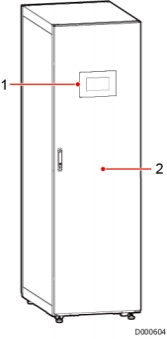

图 2-9 UPS 外观（ 200K 、300K）华为UPS5000-A-200kVA

（ 1 ）监控显示单元                                             （2）机框

华为UPS5000-A-200kVA

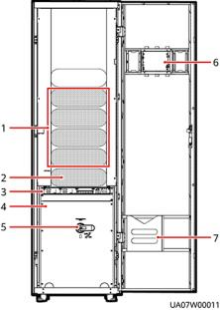

图 2-13 UPS5000-A-200K-ST 产品结构

（ 1 ）功率单元                          （2）旁路单元                           （3）控制单元

（4）配电插框盖板                   （5）维修旁路开关                    （6）监控显示单元

（ 7 ）资料夹

-

-

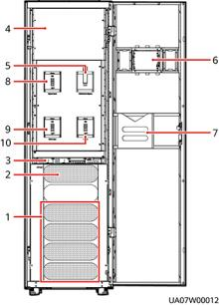

图 2-14 UPS5000-A-200K-FT 产品结构华为UPS5000-A-200kVA

（ 1 ）功率单元                          （2）旁路单元                           （3）控制单元

（4）配电插框盖板                   （5）维修旁路开关                    （6）监控显示单元

（ 7 ）资料夹                              （8）旁路输入开关                   （9）主路输入开关

（ 10）输出开关                          -                                                                         -

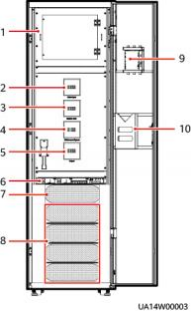

图 2-15 UPS5000-A-200K-FT（隔离防护）产品结构华为UPS5000-A-200kVA

（ 1 ）盖板                    （2）主路输入开关        （3）旁路输入开关        （4）维修旁路开关
