华为UPS5000-A-(30kVA-40kVA)

外观

图 2-8 30kVA/40kVA 外观

（ 1 ）监控显示单元                                             （2）前面板

（3）支撑底座                                                   （4）机箱

前视图华为UPS5000-A-(30kVA-40kVA)

C口 说明

前视图为拆除了前面板和监控显示单元后所呈现的状态。

图 2-9 30kVA/40kVA 前视图

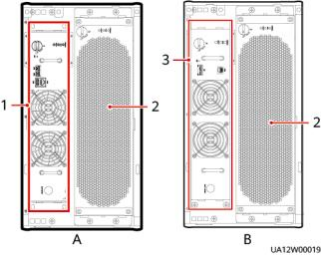

（ A ）UPS5000-A-30KTTL（编码：02291114和  （ B ）UPS5000-A-30KTTL（编码：02290371和

02291235）/UPS5000-A-40KTTL（编码：          02311GNW）/UPS5000-A-40KTTL（编码： 02291115和02291236）                                     02290372和02311GNX）

（ 1 ）旁路单元1（编码：02313XPD）                 （2）功率单元

（3）旁路单元2（编码：02310SEN ）

图 2-10 30kVA/40kVA 后视图

（ 1 ）控制接口                           （2）维修旁路开关                    （3）UPS输出配电接线端子 （盖板下方）

（4）电池配电接线端子（盖板   （5）UPS旁路输入配电接线端   （6）UPS主路输入配电接线端 下方）                                       子（盖板下方）                          子（盖板下方）
