安装环境
● 请勿将UPS安装在超出技术指标规定的高、低温或潮湿场所。
● UPS应远离水源、热源和易燃易爆物品。避免将UPS安装在有阳光直射、粉尘、挥 发性气体、腐蚀性物质和盐分过高的环境中。
● 严禁将UPS安装在具有金属导电型尘埃的工作环境中。
● 阀控式密封铅酸蓄电池工作的最佳温度是20℃~30℃,在温度高于30℃环境中工 作会降低电池使用寿命，在温度低于20℃环境中工作会缩短电池备电时间。
空间预留
机柜周围需预留一定的操作及通风空间:
● 前面需预留至少800mm的通风及操作空间。
● 顶部需预留至少300mm的操作空间。
● 后面需预留至少300mm的通风空间。若需要在后面操作，则需预留至少800mm 的操作空间。
图示以30kVA/40kVA UPS为例进行示意。

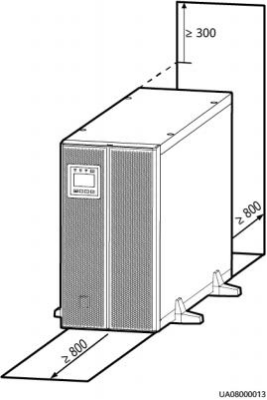

图 2-1 预留空间（单位：mm ）
项目 | 30kVA | 40kVA | 60kVA | 80kV A | 120kVA |
主路输入 | 主路输入电流（ A ） | 53 | 71 | UPS5000- A-60KTTL-H： 96 UPS5000- A-60KTTL：107 | 142 | UPS5000- A-120KTTL- H：191 UPS5000- A-120KTTL： 213 |
推荐线径 （ mm2 ） | L1 | 4×10 | 4×16 | 4×35 | 4×50 | 4×95 |
L2 |
L3 |
N |
旁路输入 | 旁路输入电流（ A ） | 46 | 61 | 91 | 122 | 182 |
推荐线径 （ mm2 ） | L1 | 4×10 | 4×16 | 4×35 | 4×35 | 4×70 |
L2 |
L3 |
N |
输出 | 输出电流（ A ） | 46 | 61 | 91 | 122 | 182 |
推荐线径 （ mm2 ） | U | 4×10 | 4×16 | 4×25 | 4×35 | 4×70 |
V |
W |
N（非线 性时增加 截面） |
项目 | 30kVA | 40kVA | 60kVA | 80kV A | 120kVA |
电池输入 | 蓄电池标称放电电流 （ A ） | 82 | 110 | UPS5000- A-60KTTL-H： 118 UPS5000- A-60KTTL：164 | 219 | UPS5000- A-120KTTL- H：236 UPS5000- A-120KTTL： 329 |
蓄电池最大放电电流 （ A ） | 98 | 131 | UPS5000- A-60KTTL-H： 142 UPS5000- A-60KTTL：197 | 262 | UPS5000- A-120KTTL- H：284 UPS5000- A-120KTTL： 394 |
推荐线缆 （ mm2 ） | + | 3×16 | 3×35 | 3×70 | 3×95 | 3×150 |
N |
- |
地线 | 推荐线缆 （ mm2 ） | PE | 1×10 | 1×16 | 1×16 | 1×25 | 1×50 |
型号 | 接口说明 | 连接方式 | 螺栓规格 | 螺栓孔径 | 扭力力矩 |
30kVA~40kVA | 主路输入 | 电缆压接OT端子 | M6 | 6.5mm | 4.5N·m |
60kVA~80kVA | 电缆压接DT端子 | M8 | 9mm | 13N·m |
120kVA | 电缆压接DT端子 | M10 | 11mm | 27N·m |
30kVA~40kVA | 旁路输入 | 电缆压接OT端子 | M6 | 6.5mm | 4.5N·m |
60kVA~80kVA | 电缆压接DT端子 | M8 | 9mm | 13N·m |
120kVA | 电缆压接DT端子 | M10 | 11mm | 27N·m |
30kVA~40kVA | 电池输入 | 电缆压接OT端子 | M8 | 9mm | 13N·m |
60kVA~80kVA | 电缆压接DT端子 | M10 | 11mm | 27N·m |
120kVA | 电缆压接DT端子 | M12 | 13mm | 47N·m |
30kVA~40kVA | 输出 | 电缆压接OT端子 | M6 | 6.5mm | 4.5N·m |
60kVA~80kVA | 电缆压接DT端子 | M8 | 9mm | 13N·m |
120kVA | 电缆压接DT端子 | M10 | 11mm | 27N·m |
30kVA~40kVA | 保护地 | 电缆压接OT端子 | M6 | 6.5mm | 4.5N·m |
60kVA~120kVA | 电缆压接DT端子 | M8 | 9mm | 13N·m |

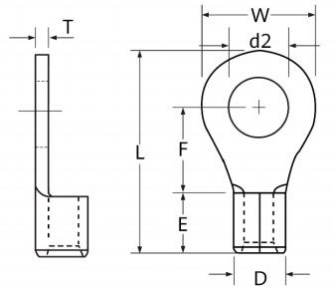

图 2-2 OT 端子规格示意图
