华为UPS2000-H-(6kVA-10kVA)(双火线)
机箱周围需预留一定的操作及通风空间，机箱前面和后面都需要预留至少500mm的通 风及操作空间。

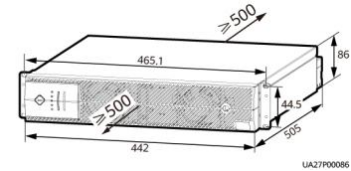

图 1-1 6kVA 空间预留（单位：mm ）
图 1-2 10kVA 空间预留（单位：mm ）
表 1-1 功率电缆推荐规格（6kVA）
机型 | 接线端 | 相数 | 额定电压 | 外部开关 | 配线横截面 积 | 端子类型 |
6kVA | 输入 | IN_L2/IN_L1 | 2 | 200V AC/ 208V AC/ 220V AC | 50A/2P（ D 特性） | 6mm2 | OT-6mm2- M4-90°折 弯 |
PE | - | - | - | 6mm2 | OT-10mm 2-M4-90° 折弯 |
输出 | OUT_L2/ OUT_SL1/ OUT_PL1 | 2 | 200V AC/ 208V AC/ 220V AC | 40A/2P（ C 特性） | 6mm2 | OT-6mm2- M4-90°折 弯 |
机型 | 接线端 | 相数 | 额定电压 | 外部开关 | 配线横截面 积 | 端子类型 |
|
| PE | - | - | - | 6mm2 | OT-10mm 2-M4-90° 折弯 |
电池 （铅 酸） | BAT+/ BAT-/PE | - | 144V DC~240V DC（ 12节 ~20节 12V 电池） | 50A/2P（ D 特性） | 6mm2 | OT-10mm 2-M4-90° 折弯 |
M4螺钉紧固力矩：1.2N·m。 |
表 1-2 功率电缆推荐规格（ 10kVA）华为UPS2000-H-(6kVA-10kVA)(双火线)
机型 | 接线端 | 相数 | 额定电压 | 外部开关 | 配线横截 面积 | 端子类型 |
10kVA | 输入 | AC INPUT/交 流输入L2 | 2 | 220V AC/ 208V AC/ 220V AC | 80A/2P（ D 特性） | 16mm2 | OT-16mm2- M6-90°折弯 |
AC INPUT/交 流输入L1 | 16mm2 | OT-16mm2- M6-90°折弯 |
AC INPUT/交 流输入PE | 16mm2 | OT-16mm2- M6-90°折弯 |
输出 | AC OUTPUT/ 交流输出L2 | 2 | 220V AC/ 208V AC/ 220V AC | 63A/2P（ C 特性） | 16mm2 | OT-16mm2- M6-90°折弯 |
AC OUTPUT/ 交流输出SL1 | 16mm2 | OT-16mm2- M6-90°折弯 |
AC OUTPUT/ 交流输出PL1 | 16mm2 | OT-16mm2- M6-90°折弯 |
AC OUTPUT/ 交流输出PE | 16mm2 | OT-16mm2- M6-90°折弯 |
电池 （铅 酸） | BATTERY/电 池+ | - | 144V DC~240V DC（ 12节 ~20节 12V 电池） | 100A/2P （ D特性） | 2x6mm2 | OT-16mm2- M6-90°折弯 |
BATTERY/电 池- | 2x6mm2 | OT-16mm2- M6-90°折弯 |
BATTERY/电 池PE | 2x6mm2 | OT-16mm2- M6-90°折弯 |
M6螺钉紧固力矩：4.8N·m。 |
步骤1 组装支撑座。
图 1-8 支撑座安装华为UPS2000-H-(6kVA-10kVA)(双火线)
步骤2 将UPS和电池放置在支撑座上。
图 1-9 放置 UPS 和电池
C口 说明
塔式安装建议电池放置在UPS左侧，如图所示。 步骤3 安装橡胶堵头。

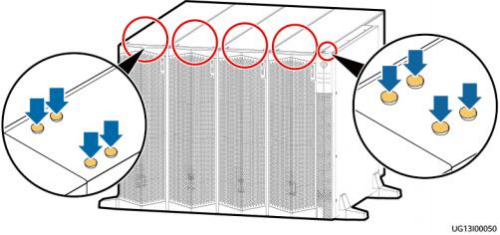

图 1-10 安装橡胶堵头
----结束
1.2.3 安装线缆
● 制作线缆时，务必远离设备，避免线缆碎屑不小心进入设备，引起上电打火造成人 身伤害及设备损害。
● 请使用UPS自带端子，或请购买直角端子，不可使用普通端子折弯制作线缆。
● 用户现场制作端子，剥线缆的绝缘层长度应与端子紧固导体部分等长。
● 剥电源线缆绝缘层时，注意不要划伤电源线缆的金属导体。
● 使用热风枪将热缩套管吹缩时，吹缩时间不易过长，热缩套管紧固连接器即可，以 免烫伤绝缘层。
● 安装线缆完毕后，请及时清理UPS顶部、底部、接线端子等位置。务必保障UPS四 周无积尘和碎屑。
