华为UPS2000-G-(6kVA-20kVA)(铅酸电池)
产品说明
工作模式 UPS有四种工作模式：市电模式、电池模式、旁路模式和ECO（ Economy Control Operation）模式。 ● 市电模式

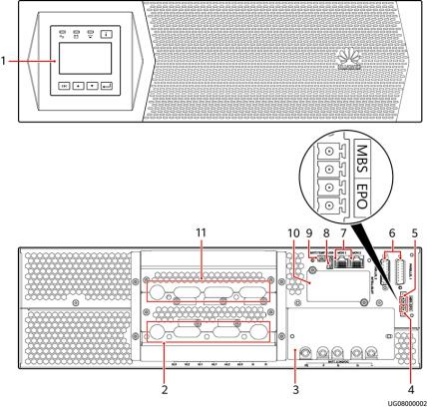

市电正常情况下，市电输入通过整流器升压成稳定直流电压，供给逆变器，同时 市电通过充电器对电池充电，逆变器输出稳定的交流电给负载供电。 ● 电池模式 市电异常或断电情况下，电池输出通过DC/DC升压器升压后供给逆变器，逆变器 输出稳定的交流电给负载供电。 ● 旁路模式 市电直接给负载供电，UPS发生过载、过温或故障时，UPS将负载自动切换到旁 路，此模式无电池后备能力。 ● ECO模式 若旁路电压和频率在设定范围内，UPS将通过旁路给负载供电，若旁路电压和频 率超出设定范围，将转到市电逆变或电池逆变供电。 C口 说明 ● 对于15kVA/20kVA主旁不同源工况下存在电池ECO模式，电池ECO模式下，由旁路给UPS供 电时，电池放电经过逆变器作为后备，当旁路供电出现异常时，切换到电池模式供电。 ● 文中描述的ECO模式默认为市电ECO。 图 2-5 15kVA/20kVA 前后视图
|
