型号说明
本文档主要涉及以下产品型号：
型号 | 文中简称 | 备注 |
UPS2000-G-3KRTL- V2 | UPS2000-G-3kVA 长 延时机 | 当说明共性特性和参数时，使用 UPS2000-G-3kVA 作为文中简称。 |
UPS2000-G-6KRTL- V2 | UPS2000-G-6kVA 长 延时机 | 当说明共性特性和参数时，使用 UPS2000-G-6kVA 作为文中简称。 |
UPS2000-G-10KRTL- V2 | UPS2000-G-10kVA 长 延时机 | 当说明共性特性和参数时，使用 UPS2000-G-10kVA 作为文中简 称。 |
UPS2000-G-15KRTL- V2 | UPS2000-G-15kVA 长 延时机 | 当说明共性特性和参数时，使用 UPS2000-G-15kVA 作为文中简 称。 |
UPS2000-G-20KRTL- V2 | UPS2000-G-20kVA 长 延时机 | 当说明共性特性和参数时，使用 UPS2000-G-20kVA 作为文中简 称。 |
UPS 型号标识如图 2-1所示。
图2-1 型号标识
UPS 型号说明如表 2-1所示。
表2-1 型号说明
标识 | 含义 | 取值 |
1 | 产品大类 | UPS |
2 | 产品系列 | 2000：容量 ≤ 20kVA |
3 | 产品小类 | G |
4 | 输出容量 | 3K：3kVA 6K：6kVA 10K：10kVA 15K：15kVA 20K：20kVA |
5 | 机器形态 | RT：塔式机架互换 RR：纯机架式机 TT：纯塔式机 TM：塔式模块化机 RM：机架式模块化机 |
6 | 内置电池（可选） | S：标准机，只提供一个标配电池包。 L：长延时机，需要使用外置大容量电池包。 |
7 | 输入制式 | V2 ：208V/220V，双火线。 |
2.2 工作原理
2.2.1 原理框图

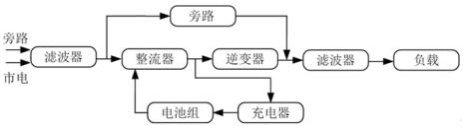

UPS 工作原理框图如图 2-2所示。
图2-2 原理框图
2.2.2 工作模式
UPS 有四种工作模式：市电模式、电池模式、旁路模式和 ECO（Economy Control Operation）模式。
l 市电模式
市电正常情况下，市电输入通过整流器升压成稳定直流电压，供给逆变器，同时 市电通过充电器对电池充电，逆变器输出稳定的交流电给负载供电。
l 电池模式
市电异常或断电情况下，电池输出通过 DC/DC 升压器升压后供给逆变器，逆变器 输出稳定的交流电给负载供电。
l 旁路模式
市电经过滤波直接给负载供电，UPS 发生过载、过温或故障时，UPS 将负载自动 切换到旁路，此模式无电池后备能力。
l ECO 模式
若旁路电压和频率在设定范围内，UPS 将通过旁路给负载供电，若旁路电压和频 率超出设定范围，将转到市电逆变或电池逆变供电。
L口说明
l 对于 15kVA/20kVA 主旁不同源工况下存在电池 ECO 模式，电池 ECO 模式下，由旁路给 UPS 供电时，电池放电经过逆变器作为后备，当旁路供电出现异常时，切换到电池模式供 电。
l 文中描述的 ECO 模式默认为市电 ECO。
2.3 外观
l 如果 3kVA/6kVA/10kVA 机型输入使用双火线（208V/220V 系统），所有的 L 和 N 线 换成 L1 和 L2 线。如果 10kVA 机型交流输入使用双火线，将用短接排短接的 AC
INPUT L1 、L2 、L3 与 L1 火线连接，将 AC INPUT N 与 L2 火线连接。
l 如果 15kVA/20kVA 机型交流输入使用双火线，将用短接排短接的旁路和主路输入 bL1 、bL2 、bL3 、mL1 、mL2 、mL3 与 L1 火线连接，将输入 N 与带短接排的 N 与 L2 火线连接。
l 另外，如果交流输入和交流输出使用双火线，输入端和输出端必须连接用户提供的 两级空开。
3kVA/6kVA 前后视图如图 2-3所示，10kVA 前后视图如图 2-4所示，15kVA/20kVA 前 后视图如图 2-5所示。

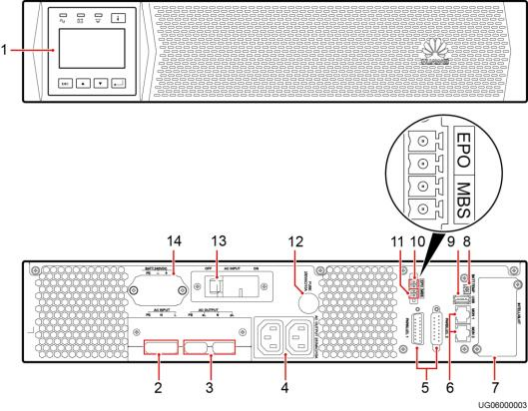

图2-3 3kVA/6kVA 前后视图
（1）控制面板 | （2）交流输入端口 | （3）交流输出端口 （pL&sL） | （4）输出插 座 |
（5）并机接口 | （6）CAN 通讯接口 （MON1&MON2） | （7）选配卡插槽 | （8）电池温 度传感器接 口 |
（9）USB 接口 a （支持安全保护机 制） | （10）EPO 接口 | （11）维修旁路模 式接口（MBS） | （12）保险管 座 |
（13）输入空开 （14）电池端口
2 个 C13 输出插座共同承受的最大负载电流不能超过 10A。 3kVA/6kVA 机型保险丝规格：250V-10A-IEC 规格。
图2-4 10kVA 前后视图

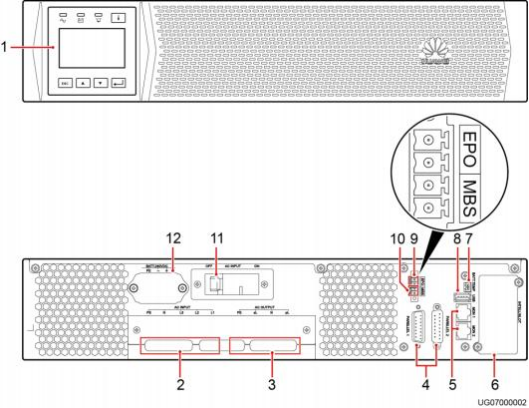

（1）控制面板 （2）交流输入端 （3）交流输出端 （4）并机接口 口 口（pL&sL）
（5）CAN 通讯接口 （6）选配卡插槽 （7）电池温度传 （8）USB 接口 a （MON1&MON2） 感器接口 （支持安全保护机
制）
（9）EPO 接口 （10）维修旁路模 （11）输入空开 （12）电池端口 式接口（MBS）

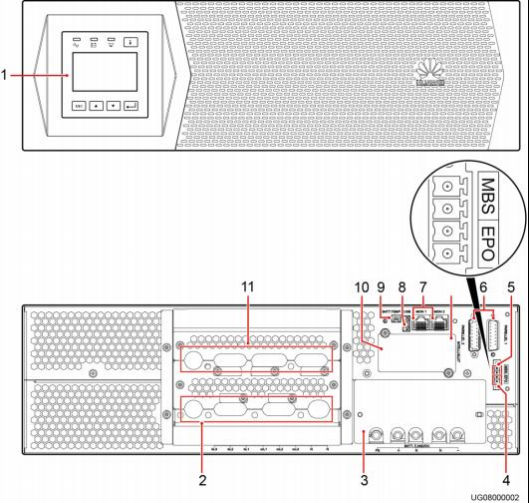

图2-5 15kVA/20kVA 前后视图
（1）控制面板 | （2）交流输入端 口（主路&旁 路） | （3）电池端口 | （4）EPO 接口 |
（5）维修旁路模 式接口（MBS） | （6）并机接口 | （7）CAN 通讯接口 （MON1&MON2） | （8）USB 接口 a （支持安全保护机 制） |
（9）电池温度传 感器接口 | （10）选配卡插 槽 | （11）交流输出端口 （pL&sL） |
|
