华为UPS2000-G-(1kVA-3kVA)

产品说明

2.1 型号说明

本文档主要涉及以下产品型号，如表2-1所示。

表 2-1 UPS 产品型号

具体型号	文中简称	备注
UPS2000-G-1KRTS	1K-标机-机架-国标	当说明标准机和长延时机型的共性特性与参数时，使用1kVA作为文中简称。
UPS2000-G-1KRTL	1K-长机-机架-国标	当说明标准机和长延时机型的共性特性与参数时，使用1kVA作为文中简称。
UPS2000-G-2KRTS	2K-标机-机架-国标	当说明标准机和长延时机型的共性特性与参数时，使用2kVA作为文中简称。
UPS2000-G-2KRTL	2K-长机-机架-国标	当说明标准机和长延时机型的共性特性与参数时，使用2kVA作为文中简称。
UPS2000-G-3KRTS	3K-标机-机架-国标	当说明标准机和长延时机型的共性特性与参数时，使用3kVA作为文中简称。
UPS2000-G-3KRTL	3K-长机-机架-国标	当说明标准机和长延时机型的共性特性与参数时，使用3kVA作为文中简称。

图 2-1 UPS 型号标识

表 2-2 UPS 型号说明

标识	含义	取值
1	产品大类	UPS：Uninterruptible Power System缩写，表示UPS产品
2	产品系列	2000： P（容量） ≤ 20kVA

标识	含义	取值
3	产品小类	● A：塔式机 ● G：机架机
4	输出容量单位为VA（伏安）	● 1K：1kVA ● 2K：2kVA ● 3K：3kVA
5	机器形态	● RT：表示塔式、机架互换 ● TT：表示纯塔式机
6	是否提供标配电池包（可选）	● S：Standard的缩写，表示只提供标配电池包，可提供标准备电时间的机型 ● L： Long的缩写，表示需要外置大容量电池包，提供长时间备电时间的机型

2.2 工作原理

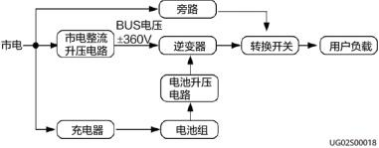

UPS工作原理框图如图2-2所示。

图 2-2 原理框图

2.3 产品结构

1kVA 、2kVA 、3kVA的机架式后视图如图2-3～图2-8所示。

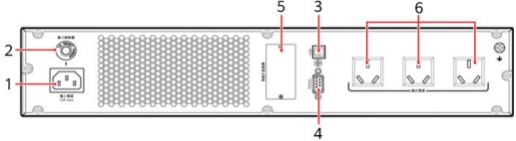

图 2-3 1kVA UPS 标机后视图

（ 1 ）市电输入插座（C14）（2）输入电路断路器

（3）USB接口a（支持安全保护机制）（4）RS232接口

（5）选配卡插槽（6）输出插座（国标10A）

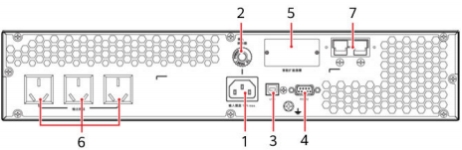

图 2-4 1kVA UPS 长机后视图

（ 1 ）市电输入插座（C14）（2）输入电路断路器

（3）USB接口a（支持安全保护机制）（4）RS232接口

（5）选配卡插槽（6）输出插座（国标10A）

（ 7 ）外接电池连接器（仅长延机种支持）

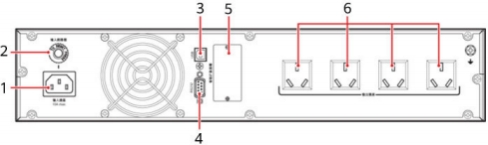

图 2-5 2kVA UPS 标机后视图

（ 1 ）市电输入插座（C14）（2）输入电路断路器

（3）USB接口a（支持安全保护机制）（4）RS232接口

（5）选配卡插槽（6）输出插座（国标10A）

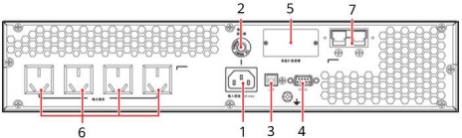

图 2-6 2kVA UPS 长机后视图

（ 1 ）市电输入插座（C14）（2）输入电路断路器

（3）USB接口a（支持安全保护机制）（4）RS232接口

（5）选配卡插槽（6）输出插座（国标10A）

（ 7 ）外接电池连接器（仅长延机种支持）
