华为PDU8000-1250CV8-BGA001 电池汇流盒

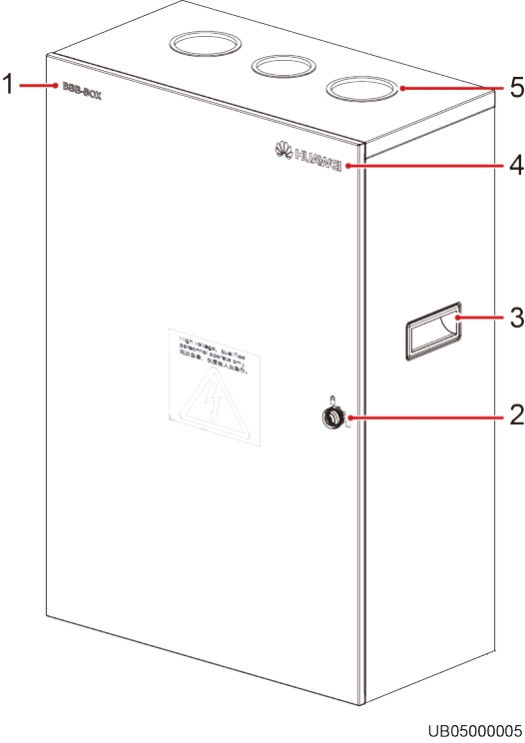

图 2-1 外观 1

1 产品丝印                      2  门锁                                    3 搬运扣手

4 产品Logo                               5 功率线缆出线孔

PDU8000-1250DCV8-BGA001和PDU8000-2000DCV8-BGA001的外观一致，如图2-2

所示。

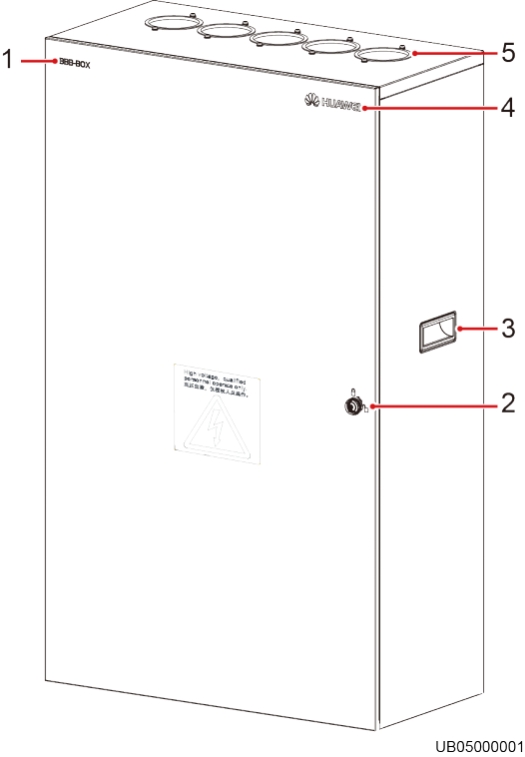

图 2-2 外观 2

1 产品丝印                      2  门锁                                    3 搬运扣手

4 产品Logo                               5 功率线缆出线孔

C口 说明

BBB-BOX底部有对应的功率线缆进线孔。在进出线孔周围留有扎线孔，便于固定线缆。

2.2 内部结构

PDU8000-0630DCV8-BGA001内部结构如图2-3所示。

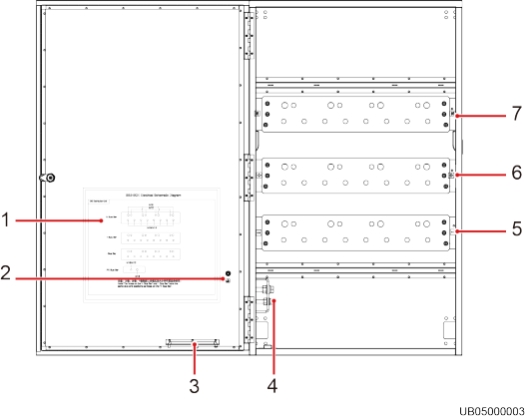

图 2-3 PDU8000-0630DCV8-BGA001 内部结构

1 接线原理图           2  门板接地端                 3  门支撑杆                   4 接地端

5 负极接线排           6  正极接线排                7  N极接线排

PDU8000-1250DCV8-BGA001内部结构如图2-4所示。

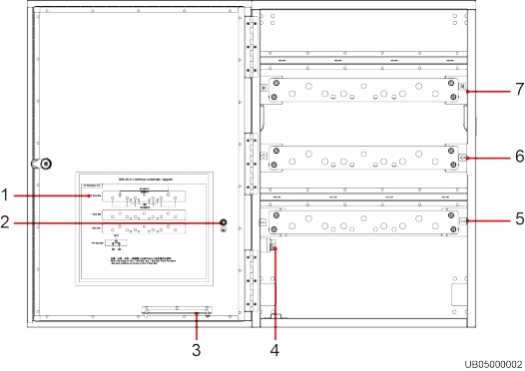

图 2-4 PDU8000-1250DCV8-BGA001 内部结构

1 接线原理图           2  门板接地端                 3  门支撑杆                   4 接地端

5 负极接线排           6  正极接线排                7  N极接线排
