华为UPS2000-A-(6kVA-10kVA)-RTL

2.1 型号说明

本文档主要涉及以下产品型号：

UPS 型号标识如图 2-1所示。

图2-1 UPS 型号标识

UPS 型号说明如表 2-1所示。

表2-1 UPS 型号说明

2.2 工作原理

2.2.1 原理框图

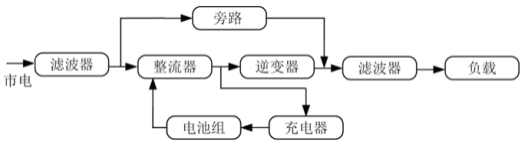

UPS 工作原理框图如图 2-2所示。

图2-2  原理框图

2.2.2 工作模式

UPS 有四种工作模式：市电模式、电池模式、旁路模式和 ECO（Economy Control Operation）模式。

l  市电模式

市电正常情况下，市电输入通过整流器升压成稳定直流电压，供给逆变器，同时 市电通过充电器对电池充电。逆变器输出稳定的交流电给负载供电。

l  电池模式

市电异常或断电情况下，电池输出通过整流器升压后供给逆变器，逆变器输出稳 定的交流电给负载供电。

l  旁路模式

市电经过滤波直接给负载供电，UPS 发生过载、过温或故障时，UPS 将自动切换 到旁路给负载供电。此模式无电池后备能力。

l  ECO 模式

若旁路电压和频率在设定范围内，UPS 将通过旁路给负载供电，若旁路电压或频 率超出设定范围，UPS 将转到市电逆变或电池逆变供电。

L口说明

文中描述的 ECO 模式默认为市电 ECO。

2.3 产品结构

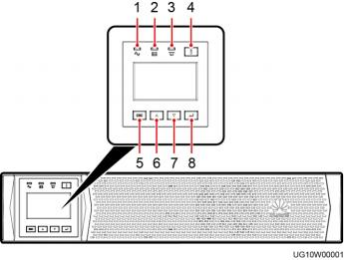

6kVA、10kVA 前视图如图 2-3所示。

图2-3  6kVA 、10kVA 前视图

（1）市电指示灯    （2）电池指示灯   （3）旁路指示灯   （4）故障指示灯

（5）返回/关机键   （6）向上翻页键   （7）向下翻页键   （8）确认/开机键

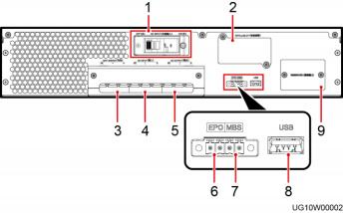

6kVA、10kVA 后视图如图 2-4所示。

图2-4  6kVA 、10kVA 后视图

（1）交流输入空开       （2）选配卡插槽（盖板下     （3）电池接线端子（盖

方）                        板下方）

（4）交流输入端子（盖板 （5）交流输出端子（盖板下  （6）EPO 接口 下方）                   方）

（7）维修旁路状态接口   （8）USB 接口 a（支持安全   （9）预留 （MBS）                 保护机制）

a：USB 接口支持标准 Modbus 协议，通过 USB 线连接 PC 机，可以接入网管、配置参数、导出 数据和升级软件等。

表2-2  接口定义
