安装准备

使用须知

1

本文档提供了X3650M3作为eSight服务器时，各硬件组件的安装、电源线缆连接、信号线缆连接及检查方法。

本文档涉及的机柜配置、电源线连接方案、信号线连线部分等内容均按照标准配置写作，现场如果遇到实际发货

与手册中不*的情况，请根据实际情况处理。如果没有特殊说明，所有设备对应的滑道均使用机柜中已经安装

的滑道，使用的浮动螺母和面板螺钉的型号均为M6。

资料准备

2

在安装之前，请准备以下资料：

《N610E Cabinet Installation Guide & N610E机柜安装指南-(V2.0)》

获取路径：随机柜发货

3

安装工具

钢卷尺  十字螺丝刀

一字螺丝刀

力矩扳手  液压钳

同轴电缆压线钳  电源线剪线钳  剥线钳

斜口钳

网线钳

万用表

网线测试仪  防静电手套  防静电手腕

套筒扳手

3

4

安装机柜

机柜安装请参见机柜自带的 N610E机柜安装指南-(V2.0) .

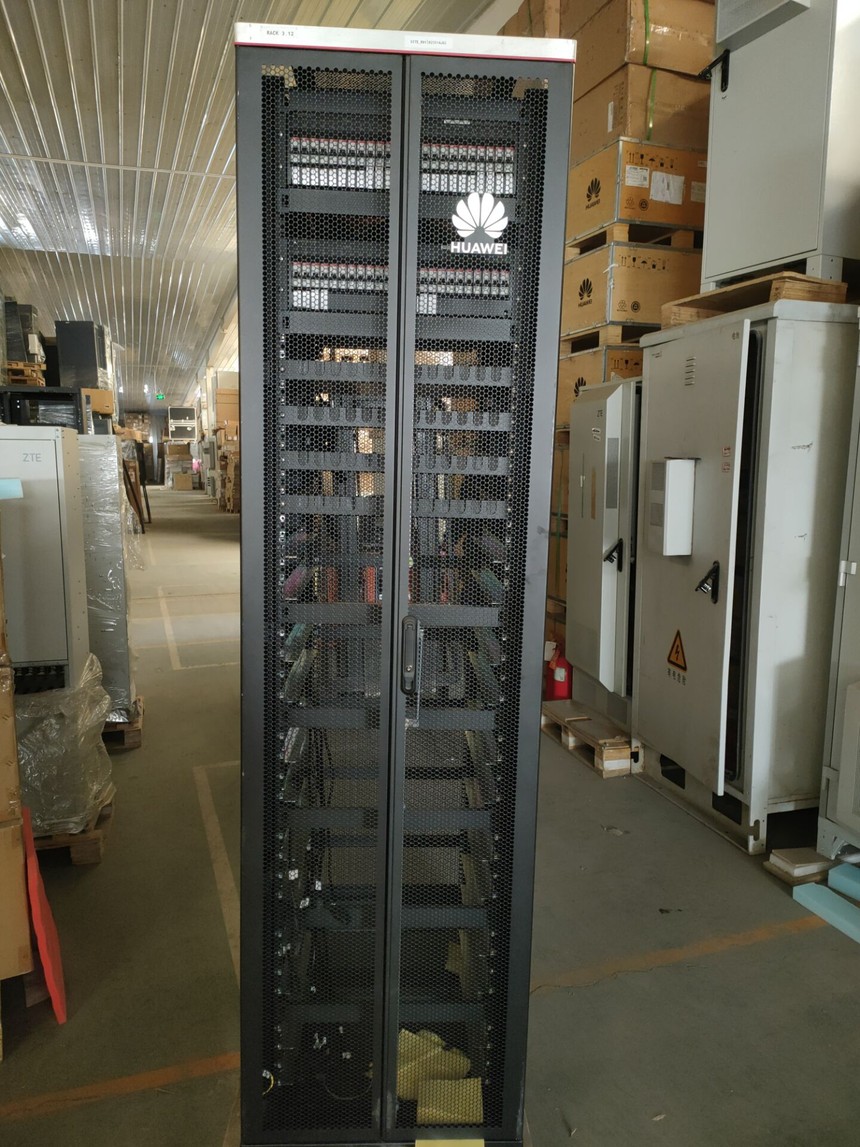

N610E-22 机柜

N610E-22机柜介绍：

N610E-22机柜分为单开门和门，左图展示的是

开门的N610E-22机柜外观图片，实际发货的N610E-22

机柜外观可能与此图不同。

N610E-22机柜符合19英寸机械结构尺寸的要求（IEC

60297-1标准）。

机柜型号  机柜内部空

间

尺寸

(W × D × H)

N610E-22  46 U  600 mm x 1000 mm x 2200

mm

24 inch x 39 inch x 87 inch

8

8

使用一字批从方孔条正面插入，搭在浮动螺母未嵌入一侧，同时手指用力抵住浮动螺母。

安装机柜内部设备

1

安装机柜内部设备基本流程

安装浮动螺母的方法：

用手将浮动螺母的一侧嵌入方孔条，然后用手指托住。

1

开始

拆除假面板

安装浮动螺母

安装硬件设备

结束

定位设备位置

利用杠杆原理，从下往上转动一字批，同时手指用力推动浮动螺母全部嵌入方孔条，完成装配。

取出一字批,松开手指，完成装配。

1  2

4  3

安装过程中请小心操作以免刮破手指。

9

如果方孔条上布放的线缆挡住了用于安

装后挂耳的浮动螺母，需拆除线扣并挪

动线缆后再安装后挂耳，安装完毕用线

扣重新绑扎线缆。

安装PC 服务器（ X3650M3 ）

2

安装KVM 9 9

用面板螺钉把KVM后挂耳固定到机柜

两侧方孔条中。

用面板螺钉把KVM前挂耳固定到机柜两侧方孔条中。

PC Server较重，为了便于安装操作，建议2～3人同时搬运

3 3

确定将PC服务器在机柜中的安装位置。

取出前面板上的拉手条。

用螺丝钉固定PC服务器。

安装前面板拉手条。

10

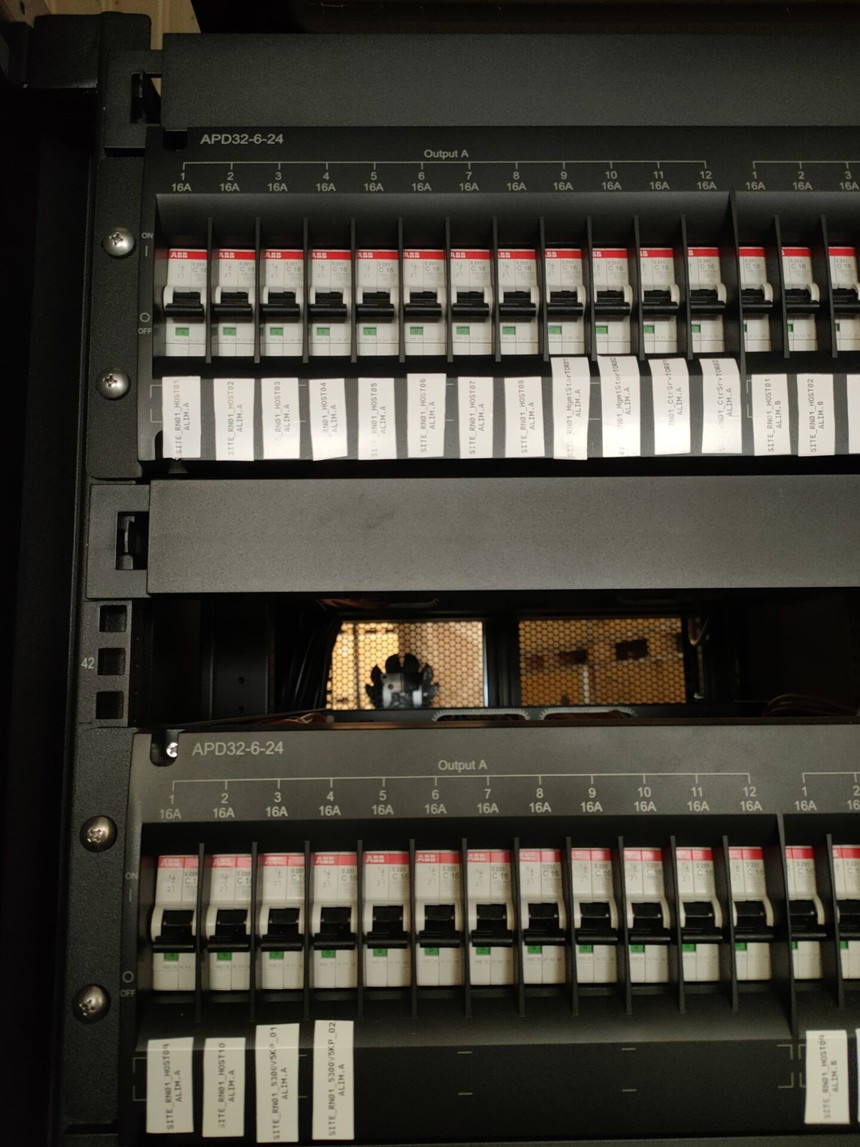

电源线连接方案 ( 安装X3650 M3)

4 4
