Etc一体化机柜使用范围

户外一体化机柜广泛应用于通信基站，包括新一代 4G/5G 系统，通信/网络综合业务，接入/传输交换局站，应急通信/传输，高速公路 ETC 门架、收费机房，型企业机房，银行网点，加油站，公安派出所网点等。由柜体、开关电源、逆变器电源、智能恒温空调、后备磷酸铁锂电池、动环监控系统、配电单元、照明系统等配套设备组成。

柜体采用 1.5mm 厚冷挣扎钢板构成，前开门，门上安装嵌入式智能恒温精密空调，整体美观、维护方便、恒温。柜门采用三点式防盗锁，具有高防盗性。机柜防水、防尘、防晒、防腐蚀设计，具备完善的远程智能控制、管理功能，可满足室外恶劣环境使用要求。

2 Etc一体化机柜方案原理框架

2.2 工作原理

市电 220Vac 和油电 220Vac 分别经过 63A/2P 空开引入配电单元 1，空开输出接入自动重合闸输入端以及并接 40KA 防雷器，自动重合闸具备漏电保护、防雷击、防浪涌等功能，输出端接入电能表后输出到分空开去，通过分空开将市电供向需要用电的设备，如开关电源、空调、逆变器等。嵌入式开关电源将交流电转变成直流  电，给电池充电，以及供机柜内直流供电设备使用。在市电断掉情况下，电池电通过逆变器逆变成 220Vac 电维持设备用电。逆变器 1 和逆变器 2 通过双电源切换器实现 N+1 备份功能，逆变输出的交流电引入配电单元 2 并且接入了单相防雷装置。智能动环监控能够将机柜内的各环境量监控并上传到后台，通知用户机柜状态。智能交流变频冷暖空调能够根据机柜内温度进行智能调节，维持机柜内温度，使机柜内设备处于一个最佳工作环境状态，能够有效的节约用电。

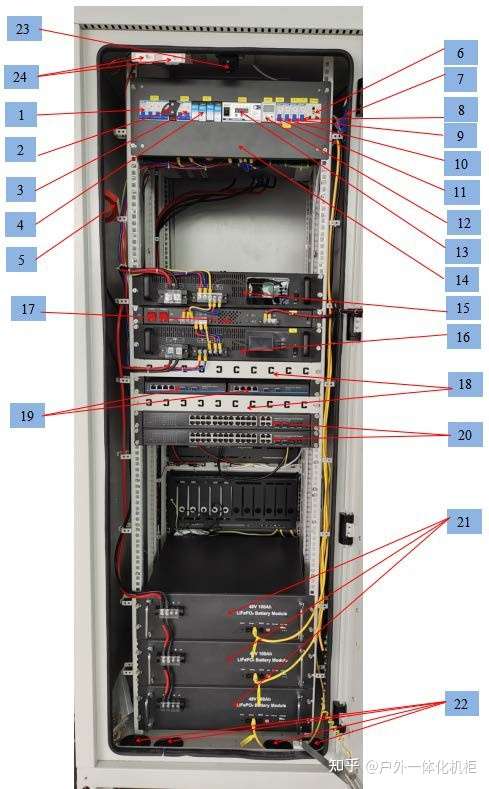

1、市电三相输入空开

2、卡位器

3、油机输入单相空开

4、防雷器

5、剩余电流互感器（用户设备所接火线零线必须穿过剩余电流互感器）

6、维护插座

7、单相三线制油机接口

8、空调空开

9、2#逆变器空开

10、1#逆变器空开

11、嵌入式电源空开

12、单相多功能电表

13、自动重合闸

14、配电盖板

15、1#逆变器

16、2#逆变器

17、双路切换电源

18、盲板

19、交换机

20、交换机

21、48V100AH 电池

22、线孔

23、监控摄像头

24、门限传感器

25、LED 照明灯

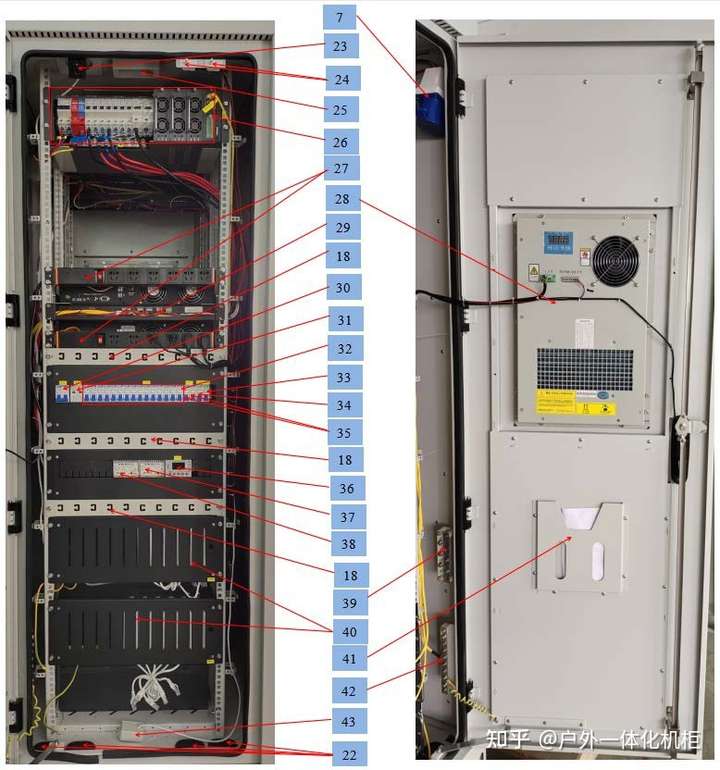

26、嵌入式开关电源

27、PDU

28、精密空调

29、动环监控

30、逆变输出空开

31、防雷器

32、逆变交流输出空开

33、空开（监控、风机、LED 灯）

34、整流器空开

35、PDU 空开

36、火灾报警器

37、电源转换模块(AC220V 转DC12V 8.5A)

38、电源转换模块(AC220V 转DC24V 5A)

39、零线铜排

40、网络防雷器

41、文件夹

42、地线铜排

43、水浸传感器

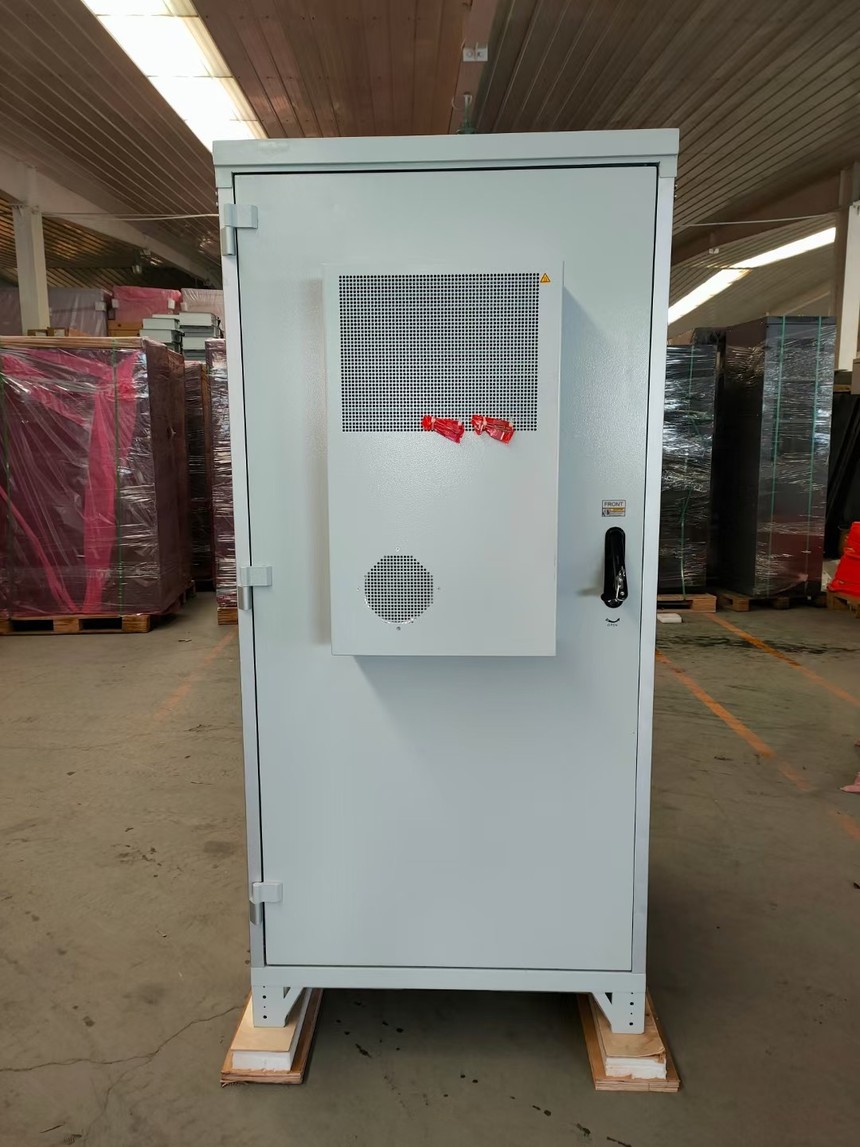

机柜体：整体结构为 1 单元 1 舱，外尺寸：宽×深×高：750mm×750mm×2100mm，外尺寸可选，机柜材质采用 45mm 厚彩钢板，机柜底座为 200mm 高、2.0mm 厚。机柜配备交流配电单元、智能动环监控单元、嵌入式开关电源单元、逆变器电源系统、磷酸铁锂电池、网络摄像头等配套设备。同时预留部分空间给用户使用。

门与门锁：机柜门采用内嵌式结构，门缝间隙紧凑。门开角度>110°，柜门含有限位结构，门限位装置在门处于“打开”状态时具有限位作用。门锁采用拉杆加锁片三点结构，结构牢固，防盗性强。

3.ETC一体化机柜嵌入式开关电源

3.1 ETC一体化机柜电源系统配置

电源系统由机柜配电、整流模块（最少配 1 个）、监控模块 1 个组成，具体选配模块可参考下表：

3.2 ETC一体化机柜电源系统优势

• 单极防雷保护系统电源免受雷电或高压/浪涌破坏；

• 交流配电单相交流输入，及实现相关保护；

• 单相电压均衡地分配到相应的整流器；

• 整流器并行工作把交流电变为直流电通过铜排连接至直流配电，给直流用电设备和给电池充电。根据用户的需求 1-3个模块可以自由选配；

• DC配电将输出电能给设备及对电池充电，提供负载与电池的下电工作。提供两路电池接口多路负载接口（负载接口可以按用户的要求随意配置）；

• 当市电掉电时，电池给用电设备供电，当蓄电池电压降低到 LVD下电设定脱离值时，（LVD 的脱离值为 2V，恢复值为 50V），LVD 脱离负载将被断开，控制器会发出蜂鸣声告警，并向上位机或远程控制中心发送告警信息，断开电池以防止电池过放电；

• 控制器监控所有实时数据，并储存最近 1000多个告警信息。控制器会检测监控输出电压，电流， 自动累计工作时间，检测交流电压、电流，检测交流各空开的状态，防雷模块的状态，直流配电各空开，熔丝状态以及各环境监控量的参数等；

• 控制器可最多控制 32个模块。电源系统由控制器控制工作，开始工作在初始缺省参数状态或者设定参数状态。用户参数可以通过控制器键盘或者后台 PC 来设定。系统的运行参数和状态既可以显示在控制器的 LCD 上，也可以显示在后台 PC。系统可以通过串口连接实现远程监控，也可以通过TCP/IP 网络组成集中监控。本系统也可以方便的同其他的环境动力控制系统设备商组网工作；

• 控制器记录电池充放电的电压、电流、时间。可以根据电池充放电的曲线判断电池的好坏；

• 用户在现场能通过液晶显示和键区实地监控和更改设置/状态；

• 后台监控控制失效时,液晶显示的控制功能将被作为备用控制器工作；

• 控制器发送数据至上位机或远程监控中心；

• 用户可以通过电源监控软件来远程或本地更改系统设置或状态。（远程情况下最多允许 255个基站，可扩展到 65535 个基站）；

输出的防雷功能实现完美的抗浪涌设计。

4.ETC一体化机柜智能动环监控

环境监控仪 SM2500 是我公司自主开发的用于一体化机柜、数字机房的动力设备、环境设备、蓄电池、安防系统等设备进行监控，对各被监控设备进行遥测、遥信等采集，实时监视系统和设备、安保的运行状态，记录和处理相关数据，及时侦测故障，并作必要的遥控、遥调操作，适时通知人员处理。

环境监控仪 SM2500 对一体化机柜、数字机房内设备的运行环境等进行在线监控，将告警和数据集中传输到数据中心后台，进行实时监测显示，同时对各种信息进行综合智能分析，及时对异常环境参数和意外情况进行报警提示，所有实时数据和报警信息、操作记录都将进行长期记录保存，并可进行本地、异地查询和管理。

SM2500 采用通信与传感器等将各动力设备、环境监测设备通过计算机网络技术实现监控管理。SM2500 设计为 19 英寸设备安装于一体化柜，其可采用 TCP/IP/GPRS/RS485 与上位机通信，采用 RS485/RS232/AI/DI/DO 与现场传感器及设备进行通信。在通信网络正常时，将采集的数据，采用主动上报机制，将发生变化的数据上报给服务器；当发生网络中断时，其负责存储底端事件及告警。

此种架构设计集成度高、监控内容全面、布线简洁、支持底端告警通知、监控齐全。相对于采用

TCP/IP/GPRS 的方式作为智能设备数据传输的方式，此架构成本较低，且布线简洁、可扩展性强。

5.ETC一体化机柜空调

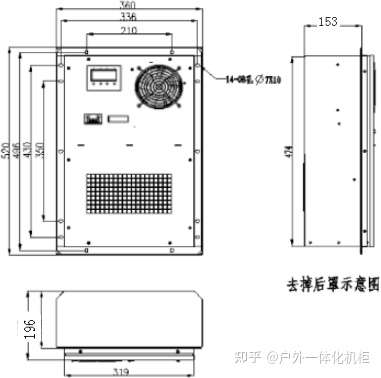

ETC06-60JFH/01 温度调节器空调是一款全自动化的温控空调设备产品，该产品采用本公司自主研发的智能控制器来对产品的整个系统进行控制，智能控制器根据环境温度的变化而自动检测、自动运行，并记录整个系统的运行时间、功耗、事件及历史数据，数据的记录储存可存储 100 条事件记录、1280 条历史数据记录、可查

询 256 天的日志信息。该产品应用于通信机柜、中小机房、UPS 机房、运营商户外基站机房、银行 ATM 柜员机换钞间机房等。

5.1ETC一体化机柜空调

产品特性

1. 适应性强

2. 智能程度高

3. 精度高

4. 可靠性强

5. 噪音小

6. 能耗低

7. 自带 4路开关量检测

8. 8自带一路机房空调控制

9. 电压输入范围宽：220VAC±15% 50Hz
