华为直流通信电源ETP48200-C5B6嵌入式开关电源

: ~~暂无价格~~

产品说明

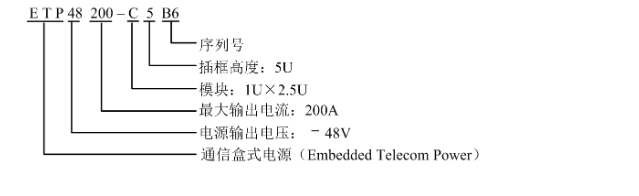

ETP48200-C5B6的型号说明

电压范围宽85V AC～300V AC
完善的电池管理功能
网络化设计，提供一路COM接口、一路RS485/RS232接口
支持华为网管协议和电总协议，可与华为NetEco网管、M2000网管或第三方网管通信，组网灵活，可实现远程管理，无人值守
支持LCD界面显示、按键操作
支持整流模块热插拔
整流模块功率因数值达0.99

工作原理

电源系统工作原理示意图如图2-2所示，交流电通过交流配电单元进入整流模块，整流模块将交流电转成–48V直流电，由直流配电单元给多路负载供电。

交流电供应正常的情况下，整流模块除了给直流负载供电外，还为电池提供充电电流。当交流电断电时，整流模块停止工作，由电池给直流负载供电。交流电恢复后，整流模块重新给直流负载供电，并对电池进行充电，补充消耗的电量。

监控单元实时监控电源系统各部件的运行状态，并进行相应的智能控制，如有异常，及时上报告警信号。

图2-2 电源系统工作原理示意图

系统配置

ETP48200-C5B6系统配置见表2-1。

表2-1 ETP48200-C5B6系统配置

项目	系统配置
插框	3U配电空间 1U监控单元 1U整流模块安装空间
配电单元	交流配电：交流输入空开直流配电：重要负载支路（BLVD），次要负载支路（LLVD），电池支路
监控单元	SMU06C1
整流模块	最大可配置4个R4850N2或R4850G2整流模块
防雷器	交流防雷：标称雷击放电电流20kA，最大雷击放电电流40kA，8/20μs 直流防雷：差模10kA，共模20kA，8/20μs

内部结构

ETP48200-C5B6的内部结构如图3-1所示。

图3-1 ETP48200-C5B6内部结构图

（1）LLVD空开	（2）交流防雷器	（3）接地螺丝
（4）交流输入空开和端子	（5）SMU06C1	（6）整流模块安装空间
（7）BLVD空开	（8）电池空开

插框出厂时，RTN+母排已默认与插框PE短接。

配电单元

ETP48200-C5B6交直流配电单元如图3-2所示，配电规格如表3-1所示。

图3-2 ETP48200-C5B6交直流配电单元

表3-1 配电规格

项目	配电规格
输入制式	220/380V AC三相四线兼容220V AC单相
交流配电	1路63A/3P空开
直流配电	BLVD空开：1路80A/1P，2路32A/1P，1路10A/1P LLVD空开：1路80A/1P，6路32A/1P
电池支路	2路125A/1P空开

整流模块

整流模块是将输入的交流电转换成稳定的直流电。

图3-3 外观

（1）电源指示灯	（2）告警指示灯	（3）故障指示灯
（4）拨销	（5）把手

表3-2 指示灯说明

指示灯	颜色	状态	说明
电源指示灯	绿色	常亮	整流模块有交流输入。
		常灭	无交流输入。
		常灭	整流模块内部损坏。
		0.5Hz闪烁	人工查询状态。
		4Hz闪烁	整流模块处于应用程序加载状态。
告警指示灯	黄色	常灭	整流模块无保护告警。
		常亮	环境温度过高引发预告警。环境温度过高或过低保护关机告警。
			交流输入过欠压保护。
			整流模块休眠关机。
		0.5Hz闪烁	整流模块与外部通讯中断。
故障指示灯	红色	常灭	整流模块无故障。
		常亮	输出过压锁死。
		常亮	整流模块内部故障引起的无输出。

监控单元SMU06C1

外观

图3-4 SMU06C1外观

面板

SMU06C1面板如图3-5所示。

（1）运行指示灯	（2）按键“上”	（3）RS485/RS232接口
（4）告警指示灯	（5）液晶显示屏（LCD）	（6）按键“返回”
（7）按键“下”	（8）按键“确认”	（9）COM接口
（10）干接点输出接口	（11）干接点输入出接口	（12）电池温度传感器接口

图3-5 SMU06C1面板

华为直流通信电源ETP48200-C5B6嵌入式开关电源

表3-3 按键说明

按键标识	按键名称	说明
“”	“上”	按“”可以向上翻阅菜单或调整参数的选择值。调整参数时，长按“”可以快速调整参数值。
“”	“下”	按“”可以向下翻阅菜单或调整参数的选择值。调整参数时，长按“”可以快速调整参数值。
“”	“返回”	按“”可退回上一级菜单并且不保存所设置菜单值。
“”	“确认”	在待机屏时，按“”可进入主菜单。在主菜单中按“”可进入下一级子菜单。在子菜单设置时按“”可以保存菜单选项值。

指示灯定义

SMU06C1面板指示灯说明如表3-4所示。

表3-4 SMU06C1面板指示灯说明

名称	颜色	状态	说明
运行指示灯	绿色	常灭	监控模块故障或无直流输入
		慢闪（0.5Hz）	监控模块正常工作，与上位机通信正常
		快闪（4Hz）	监控模块正常工作，与上位机通信不正常
告警指示灯	红色	常灭	无紧急或重要告警
告警指示灯	红色	常亮	有紧急或重要告警

通信接口

SMU06C1提供了两个通信接口，接口信息如表3-5所示。

表3-5 SMU通信口说明

通信口	通信参数	通信协议	用途
COM接口	波特率：9600bit/s，19200bit/s	MODBUS协议	用于连接下级设备，例如：单体电池扫描仪、智能空调
RS485/RS232接口	波特率：9600bit/s，19200bit/s，115200bit/s	主从协议、电总协议、MODBUS协议	用于连接上级设备，例如：BBU、PSNU等带网管的设备

图3-6 RS485/RS232接口引脚

表3-6 RS485/RS232接口引脚说明

引脚	信号	说明
1	NC	-
2	RS232_T	RS232发送数据
3	GND	信号地
4	RS485_R-	RS485接收数据
5	RS485_R+	RS485接收数据
6	RS232_R	RS232接收数据
7	RS485_T-	RS485发送数据
8	RS485_T+	RS485发送数据

图3-7 COM接口引脚

表3-7 COM接口引脚说明

引脚	信号	说明
1	COM_R+	COM接收数据
2	COM_R-	COM接收数据
3	NC	-
4	COM_T+	COM发送数据
5	COM_T-	COM发送数据
6	GND	信号地
7	NC	-
8	NC	-

干接点和传感器接口

图3-8 传感器接口位置（内部结构）

表3-8 传感器和干接点接口说明

接口类型	丝印	说明
传感器接口	WATER	水浸传感器
	GATE	门磁传感器
	BTEMP	电池温度传感器
干接点输入接口	DIN1	说明：干接点输入接口的告警关联请参见附录。
干接点输入接口	DIN2	说明：干接点输入接口的告警关联请参见附录。
干接点输出接口	ALM1	说明：干接点输出接口的告警关联请参见附录。
	ALM2
	ALM3
	ALM4
	ALM5
	ALM6

表3-9 传感器引脚定义

丝印	序号	引脚定义
WATER	1	12V
	2	WATER
	3	GND
	4	-
GATE	1	GATE+
GATE	2	GATE-
BTEMP	1	BTEMP1
BTEMP	2	GND
