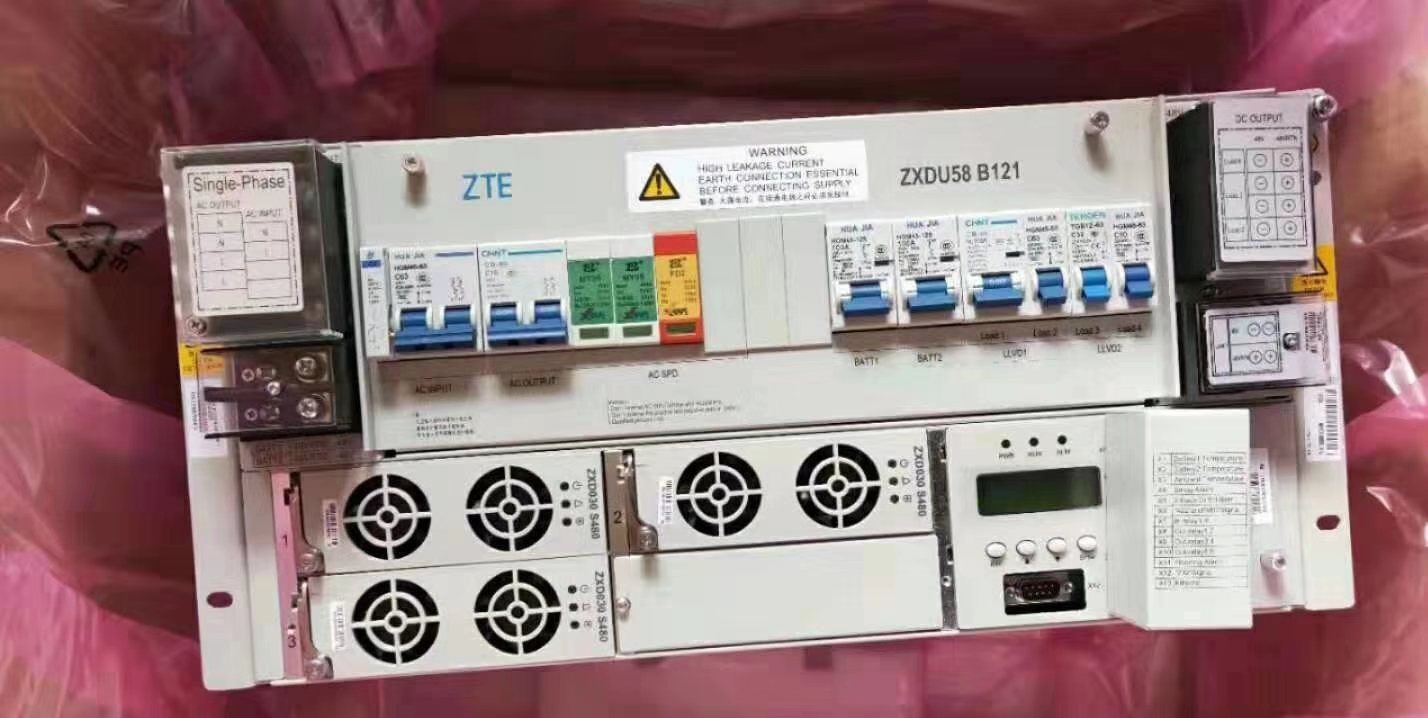

中兴通信电源ZXDU58 B121嵌入式开关电源系统

中兴通信电源ZXDU58 B121嵌入式开关电源系统

产品详细介绍

中兴ZXDU58 B121通信开关电源:

是否有现货：

是认证：CCC

功能：AC/DC

输出类型：多路输出

输出功率：8000W输入电压：220V稳压

形式：调宽式开关稳压电源电源启动方式：自激式开关电源连接方式：串联式开

关电源供电系统：二级配电设备

中兴ZXDU58 B121嵌入式电源系统十二大突出参数

中兴ZXDU58 B121 系统具有以下特点。

1、中兴ZXDU58 B121跟踪国际通信电源技术发展的新动态，采用先进的电

源控制技术和器件。

2、采用先进的模块化设计和自动均流技术，使系统容量可以按N+1 备份，方便扩容。

具有良好的电磁兼容性。

3、 中兴ZXDU58 B121全智能设计，配置集中监控单元，具有“三遥”（遥

测、遥信、遥控）功能，

实现计算机管理。可以通过与远端监控中心通信，实现无人值守，符合现

代通信技术发展的要求。

4、电源控制技术与计算机技术有机结合，实时对整流器和交直流配电的各种

参数和状态进行监测和控制。

5、中兴ZXDU58 B121采用单相交流电压输入，具有极宽的输入电压范围，适用于电力不稳定的

地区。

6、配置灵活，*多可配置 4 个开关整流器。开关整流器具有热插拔功能。

7、具有电池自动管理功能。监控单元自动测量电池的充电和放电电流，并可

控制整流器对电池进行浮充/均充。

8、提供二次下电功能。当系统转为电池供电时，电池电压过低后有声光告警。

根据负载的重要程度的不同，将负载分两组切除，以保证重要的负载有较长的工作时间。

9、系统采用多级防雷技术，使整机具有较高的可靠性。

10、采用智能风冷方式，整个系统具有极低的噪音。

11、系统具有很高的可靠性，MTBF≥2.2×105 h。

12、中兴ZXDU58 B121整机结构紧凑，在单个机箱上实现交直流配电、整流、电池充/放电管理和

集中监控。

中兴ZXDU58 B121的技术规格

1、中兴ZXDU58 B121的使用环境

工作温度-40℃ ~ +55℃，推荐+15℃ ~ +25℃

存储温度-40℃ ~ +70℃

相对湿度10%~90%，推荐40%~60%

大气压70 kPa ~ 106 kPa

场地要求

没有导电尘埃和腐蚀性气体，没有**危险，没有震动颠簸，

地板倾角≤5°

2、中兴ZXDU58 B121的交流配电

额定输入电压单相220 V

可波动电压范围80 V ~ 300 V

**输入电流100 A

输入功率因数≥0.99（满载）

C 级防雷泄放电流≤40 kA

D 级防雷泄放电流≤20 kA

交流备用输出2路，其中1 路为单相三孔16 A 维修插座，另1 路为单相 32

A 交流备用输出

3、中兴ZXDU58 B121的直流配电

输出电压-42 V ~ -58 V 可调

输出电流120 A（满配置）

负载输出6路，各路容量可为6 A~63 A

电池输入标准配置：2 路电池输入，100 A 空开

衡重杂音电压< 2 mV

峰-峰值杂音电压≤150 mV（20 MHz 带宽）

效率≥90%（额定输入满载情况下）

保护功能

中兴ZXDU58 B121标准配置时：一次下电负载（5 路）二次下电负载（1 路）

可根据用户需要灵活配置一、二下电负载路数

直流防雷泄放电流≤5 kA

安全规格符合IEC950 标准

4、中兴ZXDU58 B121一体化机箱外中兴ZXDU58 B121形尺寸65.6 mm×482.6 mm×350 mm （高×宽×深）19 英寸，6 U 高度，(1U＝44.45 mm）

中兴ZXDU58 B121重量

满配置时总重量32.7 kg＝一体化机箱重量17.5 kg +4×单个

整流器重量3.4 kg +监控单元重量1.6 kg

5、中兴ZXDU58 B121整流器ZXD1500（V4.0）

6、中兴ZXDU58 B121监控单元ZXDU58 B121

本地监控：监控单元提供中文界面的液晶显示和可操作的面板按钮，可直接在监控单元上设置系统参数和查阅系统运行信息。

后台监控：提供RS232/RS485 接口与本地计算机相连，通过计算机上的 jian kong ruan jian 对ZXDU58 B121 系统进行维护操作。也可以通过MODEM 等远程。

通讯手段与远端计算机相连，通过计算机上的jian kong ruan jian 实现远程监控。以上便是中兴ZXDU58 B121的产品简介

中兴ZXDU58 B121嵌入式电源系统十二大突出参数。
