华为国耀EPS30-4815.AF，1U嵌入式OLT电源

设备的EPS30-4815.AF外置电源系统用于接入220V/110V AC电源，并转换为-53.5V DC电源，

为OptiX PTN 950供电。当电源输入中断时，EPS30-4815.AF可自动切换为蓄电池供电状态，保证设备正常运EPS30-4815.AF电源系统由整流模块、监控模块和交直流配电插框组成。

Optix PTN 950设备的EPS30-4815.AF外置电源系统结构

EPS30-4815.AF的外观如图1所示;其组成如表1所示。

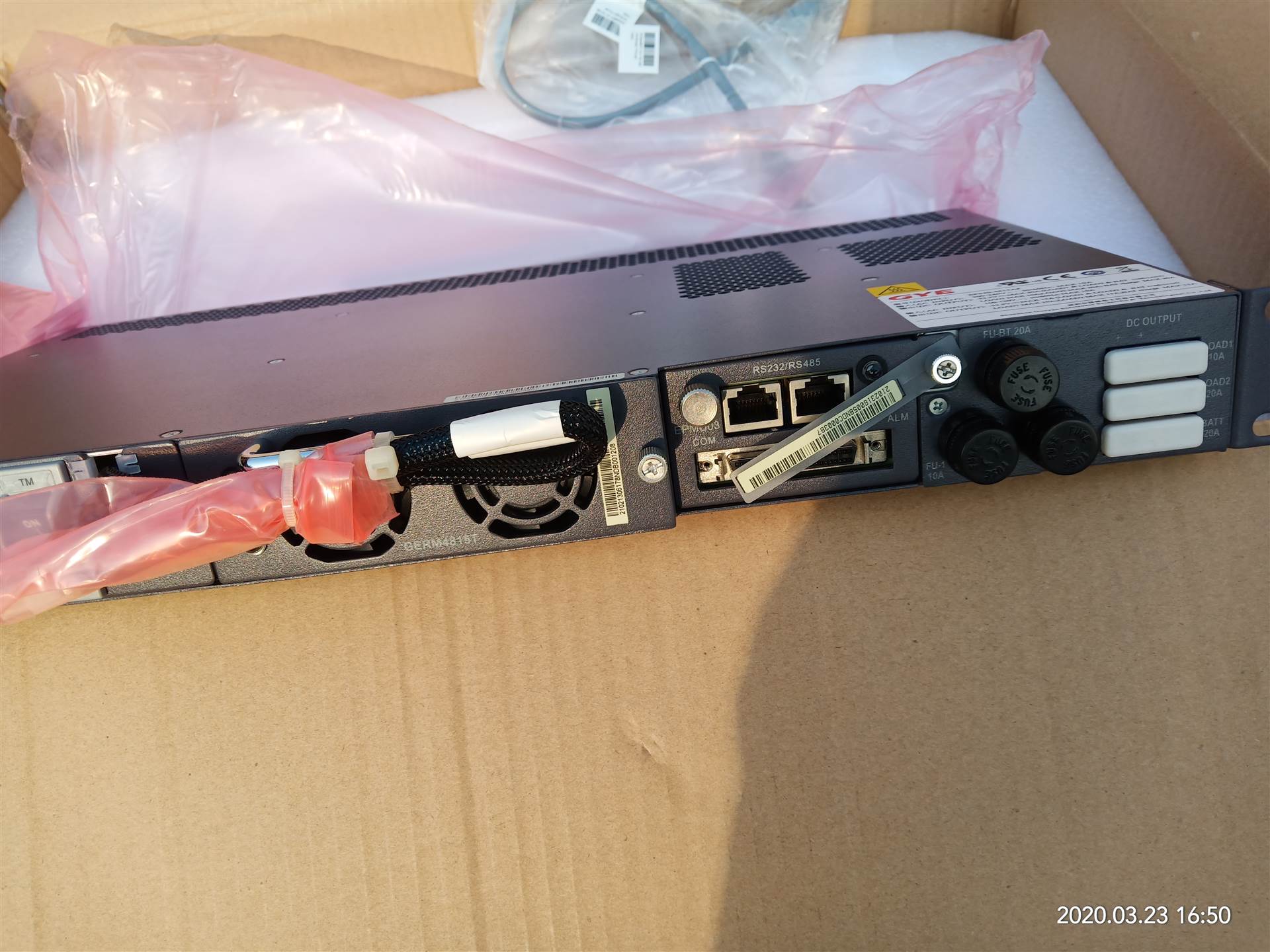

图1 OptiX PTN 950设备的EPS30-4815.AF的外观

注意：监控模块上的接口暂为预留，请勿使用，以免引起电源系统复位或损坏。

表1 EPS30-4815.AF 组成

Optix PTN 950设备的EPS30-4815.AF电源系统功能

EPS30-4815.AF电源系统的主要功能如下：

1、提供1个AC电源输入接口，实现220V/110V AC电源的接入。

2、提供2个支持热插拔的整流模块，实现AC电源到DC电源的转换。2个整流模块以负荷分担的方式同时工作，互为热备份。

为EPS30-4815.AF电源系统选配1个或2个整流模块，可分别获得15.A或30A的输出电流。

说明：未安装整流模块的位置应有整流模块假面板覆盖。

3、提供主、备2个RS232/RS485通信接口，支持设备对EPS30-4815电源系统的交流输入状态的监控功能;预留1个DB50接口，用于后续扩展监控功能。

4、提供2个负载接口，实现-53.5V DC电源到两块PIU单板的输出，为OptiX PTN 950供电。

5、提供2个负载控制保险熔丝FU-1(保险容量：10A)和FU-2(保险容量：20A)，实现对每路负载的通断控制、过载保护和短路保护。

6、提供1个蓄电池接口，用于连接1组蓄电池。正常工作时，EPS30-4815.AF电源系统为蓄电池充电;220V/110V AC电源输入中断时，可直接使用蓄电池为OptiX PTN950供电，以保证设备的正常运行。
