适用于华为公司网络能源产品线pdu8000 模块化ups配电柜产品的新建和改造工程勘测。

pdu8000 ups模块化配电柜以配电单元模块化方式进行开发设计，用于数据机房、企业用户内ups输入输出配电等解决方案，实现电能分配和电气参数监测功能。ups模块化系列配电柜包括ups输入输出配电柜、ups输入配电柜和ups输出配电柜等组成形式。

整机基本规格：

▲

华为中远通PDU8000-1600DCV1-SCA001直流配电柜

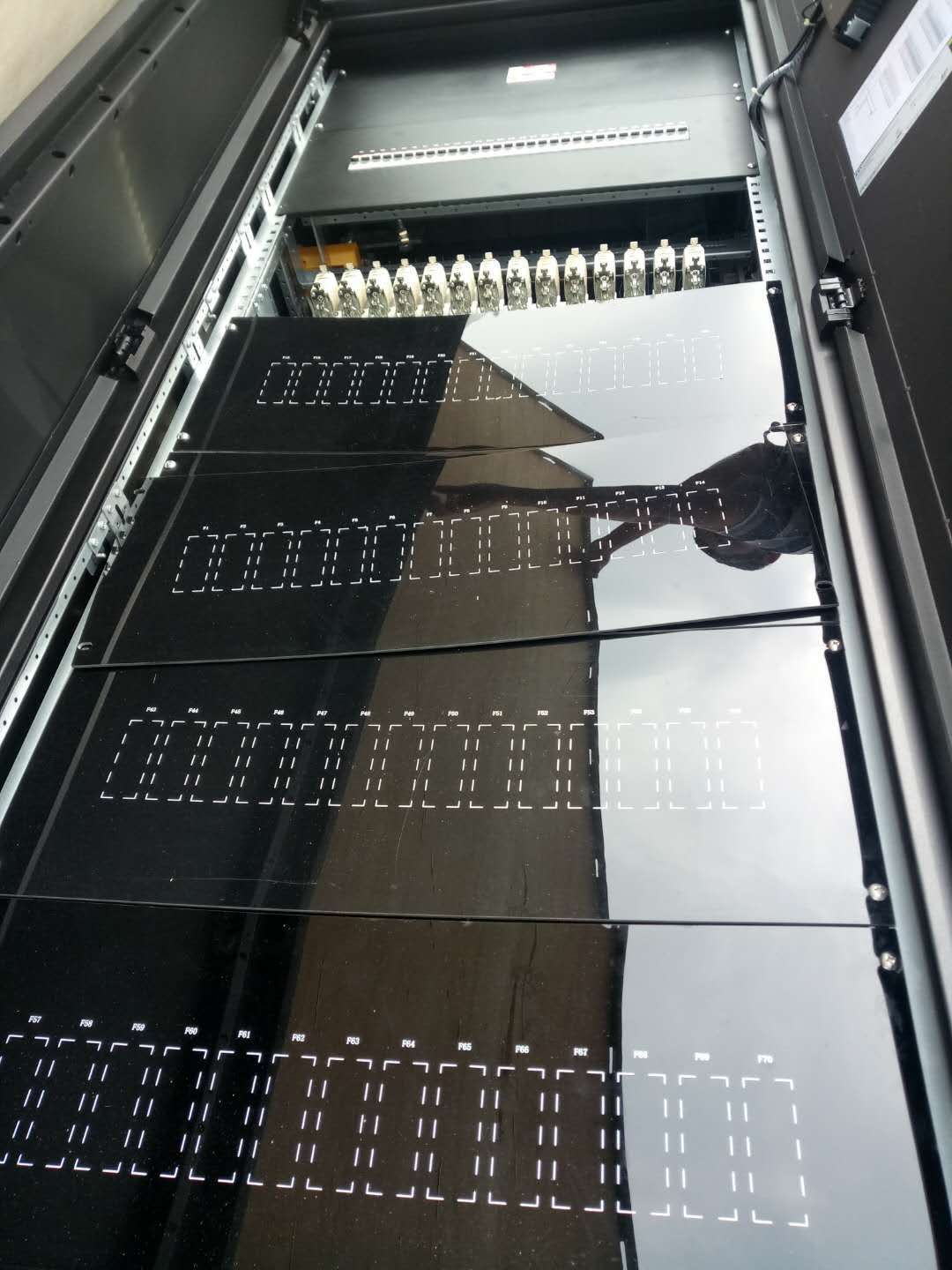

华为pdu8000-1600dcv1-sca001直流配电柜

ups配电柜主要技术参数

1.3 应用场景部署

pdu8000 模块化ups配电柜应用场景：

l ups输入与输出合并为一台配电柜的场景（输入为630a mccb/ats）；

l 输入输出柜分开（输入柜：输入为400a~1600a的mccb/ats，输出柜：输入为160a~800a的mccb）；

l 低压柜作为输入柜，只有输出柜的场景（输入为160a~800a的mccb）；

2.3 机房承重的核算

机房承重核算要考虑如下几个方面：

1）机房自身承重能力：民房楼板承重能力一般为200～400kg/m2，电信机房楼板承重能力一般为600kg/m2。

2）楼板的面积和形状。

3）楼板承重梁的位置。

4）配电柜以及其他机房设备摆放的位置，设备的质量和占地面积。

5）如果是预制结构，则还要考虑预制板走向。

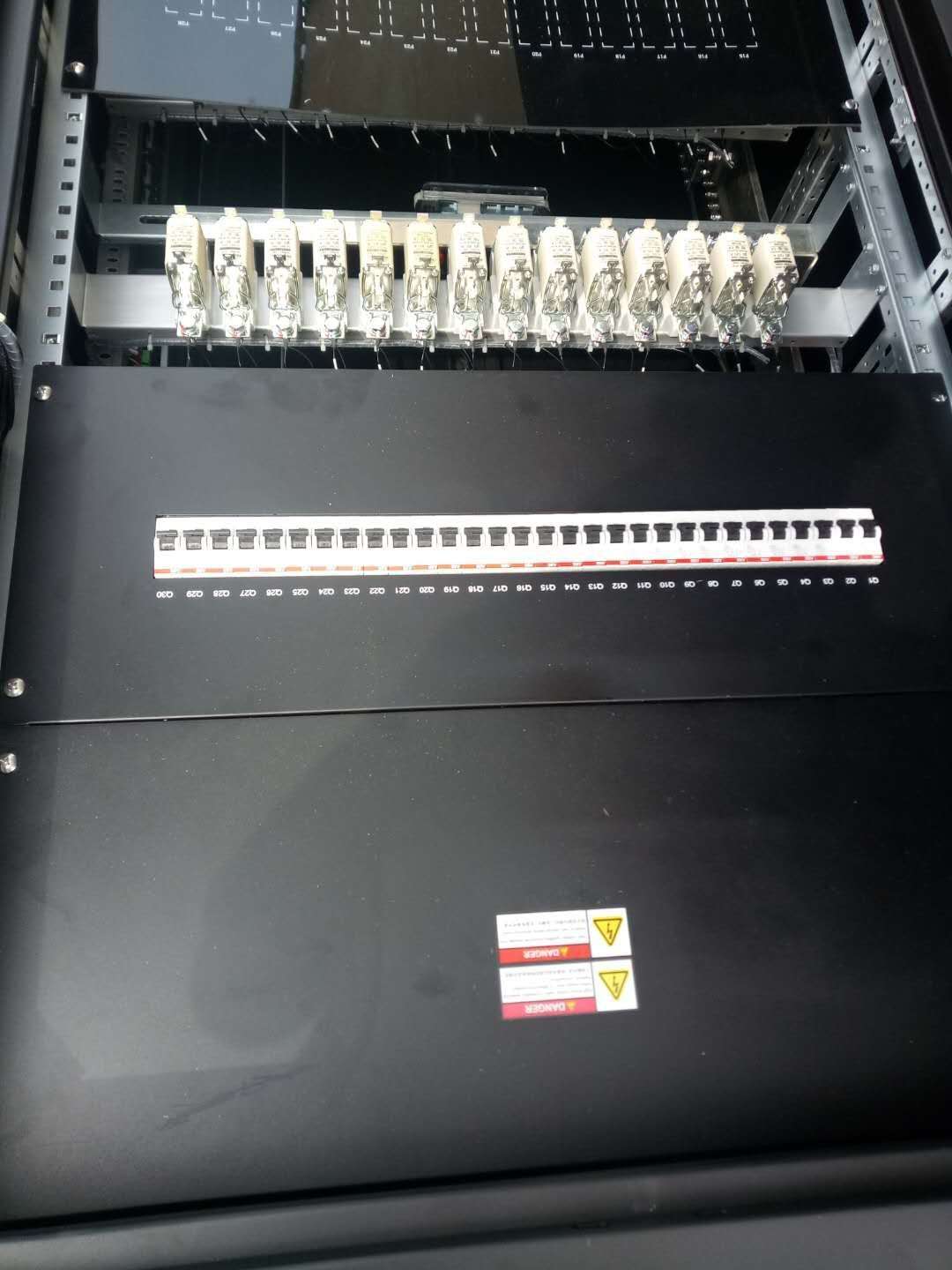

华为中远通PDU8000-1600DCV1-SCA001直流配电柜

实际工程中，可根据network equipment-building system(nebs) requirements: physical protection(gr-63-core)提供的方法估算设备对机房地面产生的荷载，从而确定楼板承重是否满足设备的安装。一般估算所得的设备对机房地面产生的荷载大于实际值。具体估算方法如下：

q＝p/a

a＝（w+c/2+d/2）×（d+e/2+f/2）

式中

q ——设备对地面产生的等效均布荷载，单位：千克/平方米（kg/m2）；

p ——设备的重量，单位：千克（kg）；

a ——设备的作用面积，单位：平方米（m2）；

w ——设备的宽度，单位：米（m）；

d ——设备的深度，单位：米（m）；

c、d、e、f ——设备周边走道的宽度, 单位：米（m）。

例：配电柜a重量450千克，外形尺寸：长×宽×高＝800mm×850 mm×2000 mm。周边走道宽度如下图所示（单位：mm）。计算配电柜a对地面产生的等效均布荷载。

p=450 kg

a=（0.8＋0.8/2＋1/2）×（0.85＋1/2＋0.7/2）＝2.89 m2

设备对地面产生的等效均布荷载q＝p/a＝450/2.89＝156 kg/m2

机房承载能力的判断与处理：

如果机房的承载许可荷载是q（单位：千克/平方米），把计算得到的q与q进行比较：

1）q ≤ q，设备可以安全安装。

2）q > q，机房承载能力不够。目前对承重问题可以这样处理：

1）尽量选取楼房底层房间作为摆放较重设备的机房，如电力机房可以设置在底层房间，通信设备机房设置在高层房间，通过配电柜（pdf）或分线盒（pdb）从底层电力机房取电；

2）在楼板安装的设备，尽量靠近承重墙、承重梁放置；

3）调整机房布置，增大走道宽度，降低设备对地面产生的等效均布荷载；如果空间允许，尽量放开一些；

4）为设备增加槽钢底座，扩大受力面积；

5）如果机房内设备总重量超过了机房楼板承重，采用定长槽钢分散设备重量并不能增强整个机房的承重能力，此时可在承重墙、承重梁上安装槽钢，将设备重量分散到墙或梁上。注意需仔细观察四周墙体是否为承重墙、墙底下是否有梁等，槽钢不能固定在空心墙、隔断上。在进行槽钢摆放设计时，对整个机房总体布局进行综合考虑，如：是否防碍机房门的开关、机柜搬移、机房扩容等。槽钢摆放图示如下：
