华为SmartAX F01S100室外一体化机柜，MA5616多业务接入设备，华为F01S系列开关通信电源柜
产品说明
.F01S100机柜主要运用于全球除北美市场。 . F01S100机柜为密闭型机柜，低噪声，低功耗，少维护。 . F01S100机柜可布放在居民小区，用户窗檐，城市街道、乡村野外等室外场景。 . F01S100机柜提供FTTx中小容量解决方案，最大支持320线外线接入。 . F01S100机柜支持远供或本地取电的灵活部署。 华为F01S系列机柜特点 F01S100是一款室外密闭型前维护机柜，可以有效地保障内置其中的业务设备可靠运 行。 MA5616多业务接入设备可靠的安全性能 .F01S100机柜在EMC（Electromagnetic Compatibility）、防外力破坏等方面有着良 好的性能。 . F01S100机柜具有良好的防水、防尘性能，可以达到IP55防护等级。 .F01S100机柜使用HW-2802A型门锁并支持外置挂锁功能，可更好地保护机柜内部 设备。 .F01S100机柜安装孔位于机柜底部，采用螺栓从机柜内部固定，具有良好的防盗性 能。 便捷的维护 . F01S100机柜设备舱内置设备支持前维护，内置MDF（Main Distribution Frame） 支持正面打线操作。 .F01S100机柜内提供交流电源维护插座，为维护终端供电。 完善的监控 F01S100机柜通过内置业务设备和传感器，实现对机柜内部温度环境、蓄电池、防雷模 块、门禁等组件的实时监控和远程告警。 集成的结构设计 . F01S100机柜集成了业务、供电、监控、温控和配线设备。可节约安装用地面积和 费用，方便而迅速地进行现场安装，满足运营商快速布局的要求。 .F01S100机柜的密封设计能够有效防止灰尘、湿气、雨水进入机柜，满足严酷环境 的使用要求，保证设备运行的高可靠性。 l F01S100机柜选配了一组（4只）蓄电池，能够为机柜在市电不稳定的区域提供备 电，保障业务设备正常运行。
产品参数

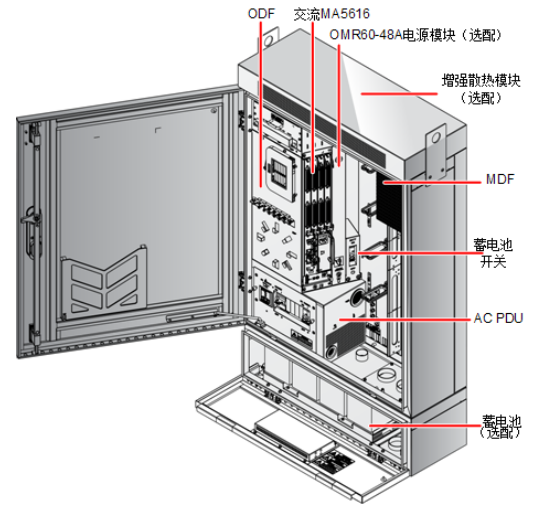

F01S100 机柜结构示意图（配置交流 MA5616）
1.1 配电原理F01S100机柜内部的主要供电设备包括交流配电盒、直流配电盒、端子排、蓄电池配）、蓄电池加热板（选配），配电原理介绍了机柜内各部件的供电来源。 1.2 ETP4830电源系统ETP4830电源系统用于交流供电的机柜中，将输入的AC转化为DC后，实现DC配电能。ETP4830电源系统具有小型化和模块化设计，可实现快捷的安装和维护；同时高效、LCD界面管理和优良的安规设计等特性；最大输出电流可达30A。 1.3 RPR006远端电源RPR006远端电源配合局端电源组成远供电源系统。RPR006远端电源将来自局端电高压直流电转换为53.5V DC输出。采用模块化设计，可实现快捷的安装和维护。同具有高效、高功率密度和优良的安规设计等特性。最大输出功率可达1800W。 1.4 RPR008S-C远端电源RPR008S-C远端电源配合局端电源组成远供电源系统。RPR008S-C远端电源将来自端电源的高压直流电通过DC/DC降压转换，将其转换为低压直流，为通信设备提供续的、稳定的、恶劣条件下免维护的供电。 1.5 OMR60-48A电源模块OMR60-48A电源模块用于交流供电的机柜中，将输入的AC转化为DC后，实现供电能。 1.6 12Ah蓄电池12Ah蓄电池为阀控式密封铅酸蓄电池，放电后可以通过充电复原容量，用作设备的用电源。 1.7 直流配电盒直流配电盒接入由ETP4830电源系统输出的-48V直流电，分成4路直流输出，且每路出都具有开关控制。 1.8 DPD50-3-5S直流配电盒DPD50-3-5S直流配电盒与ETP4830电源系统配合使用，实现直流配电功能。 1.9 交流配电盒介绍F01S100内置交流配电盒，支持接入交流市电，实现交流配电和电路保护功能
