华为OptiX PTN990传输设备，华为光端机，华为分组传送多业务接入设备，
产品说明

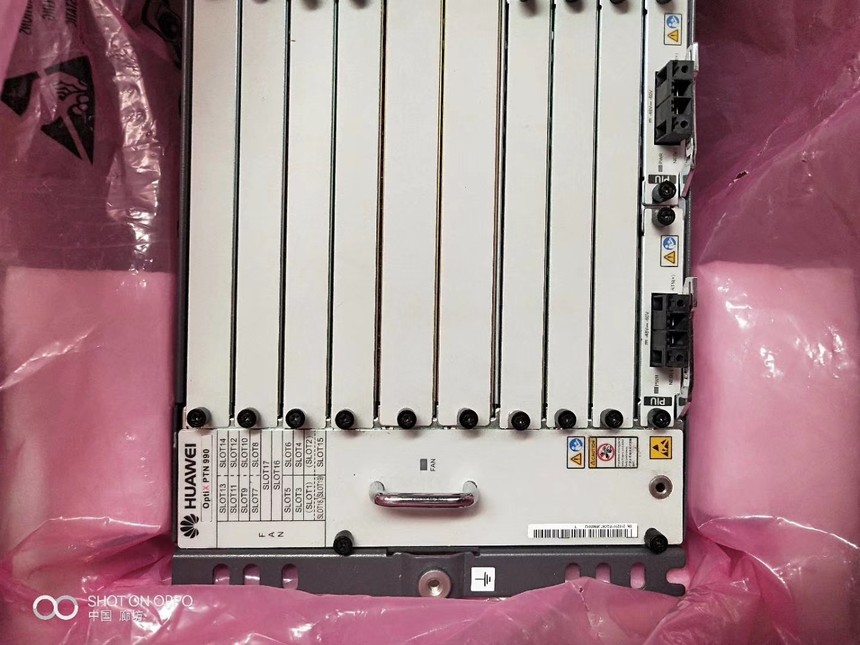

华为OptiX PTN990分组传送多业务接入设备
| 品牌Huawei/华为 | 传输速率全部 | | 设备类型传送平台 | 传输模式支持全双工 | | 端口数8口以下 | 货号01 | | 型号PTN 990 | 背板带宽6559GB | | 模块化插槽数0 | 外形尺寸442×420× 43.6 mm | | OEM否 | 质保一年 | | 馈电电流32mA | 馈电电压AC：90V～264VV | | 电源电压220V | 功耗32VA |
| 参数 | PTN905E | PTN 906A(室外) | PTN 910-F | PTN 910E-F | | 交换容量 | 6 Gbps | 4 Gbps | 9.23 Gbps | 64 Gbps | | 槽位 | 无 | 无 | 无 | 无 | | 整机接入能力 | GE optical: 4
GE electrical: 4
FE optical: 4
FE electrical: 4
10M electrical: 4
E1: 4 | GE optical: 2
GE electrical: 3
FE optical: 2
FE electrical: 3
POE: 3 | GE optical: 4
GE electrical: 8
FE optical: 8
FE electrical: 8
10M electrical: 4
E1: 16 | 10 GE optical: 4
GE optical: 24
GE electrical: 24
FE optical: 24
FE electrical: 24 | | 子架尺寸（W×D×H） | 250mm x180mm x 43.6mm (1U) | 250 mm x 180 mm x 52 mm | 442 mm x 220 mm x 44.5 mm (1U) | 442 mm x 220 mm x 44.5 mm (1U) | | 重量(空配) | 1.5 kg | 2.9 kg | DC: 3.3 kg
AC: 3.5 kg | DC: 4.7 kg
AC: 4.9 kg | | 工作电压（V） | 100 V to 240 V AC (50 Hz/60 Hz) | 100 V to 240 V AC (50 Hz/60 Hz) | -38.4 V to -72.0 V (DC); 100 V to 240 V (AC) | -38.4 V to -72.0 V (DC); 100 V to 240 V (AC) | | 典型功耗 | 13.15 W | 15.56 W | DC: 50.50 W
AC: 55.11 W | DC: 68W
AC: 74W | | 环境要求 | 长期工作温度: –5?C to +55?C
存储温度: –40?C to +70?C
长期工作相对湿度: 10% RH to 90% RH
长期工作海拔高度: ≤ 4000 m | 长期工作温度: –40?C to +55?C
存储温度: –40?C to +70?C
长期工作相对湿度: 10% RH to 90% RH
长期工作海拔高度: ≤ 4000 m | 长期工作温度: –20?C to +60?C
存储温度: –40?C to +70?C
长期工作相对湿度: 10% RH to 90% RH
长期工作海拔高度: ≤ 4000 m | 长期工作温度: –40?C to +65?C(DC), –20?C to +65?C(AC)
存储温度: –40?C to +70?C
长期工作相对湿度: 10% RH to 90% RH
长期工作海拔高度: ≤ 4000 m | | 业务类型 | E-Line, E-LAN, CES | E-Line, E-LAN | E-Line, E-LAN, L3VPN, CES, ATM, and IP over PW | E-Line, E-LAN | | 业务保护 | LAG, MPLS Tunnel APS, PW APS | NSF, LAG, MPLS Tunnel APS, PW APS, dual-homing protection | NSF, IMA, ML-PPP, LAG, MPLS Tunnel APS, PW APS, dual-homing protection and ring network protection | LAG, MPLS Tunnel APS, PW APS, dual-homing protection and ring network protection |
技术规格
| 参数 | PTN 960 | PTN 970 | PTN 990 | | 交换容量 | 56 Gbps | 160 Gbps | 320 Gbps | 640 Gbps | | 槽位 | 8个槽位: 2 个主控板，6个业务子卡 | 8个槽位: 2 个主控板，6个业务子卡 | 16个槽位: 2 个主控板，14个业务子卡 | 16个槽位: 2 个主控板，14个业务子卡 | | 整机接入能力 | 10GE optical: 5
GE optical: 48
GE electrical: 48
FE optical: 48
FE electrical: 48
10M electrical: 48
ATM STM-1 optical: 24
STM-1 (VC3/VC4) optical: 24
Channelized STM-1 optical: 16
E1: 192 | 50GE optical: 2
40GE optical: 4
10GE optical: 16
GE optical: 48
GE electrical: 48
FE optical: 48
FE electrical: 48
10M electrical: 48
STM-1(VC4/VC12) optical: 24
E1: 192 | 100GE: 2
50GE: 4
40GE: 8
10GE optical: 32
GE optical: 112
GE electrical: 112
FE optical: 112
FE electrical: 112
10M electrical: 112
STM-1(VC4/VC12) optical: 60
E1: 480 | 100GE: 6
50GE: 12
40GE: 8
10GE optical: 38
GE optical: 80
GE electrical: 80
FE optical: 80
FE electrical: 80
10M electrical: 80
STM-1(VC4/VC12) optical: 44
E1: 352 | | 子架尺寸（W×D×H） | 442 mm x220 mm x 88.9 mm (DC) (2U)
442 mm x 220 mm x 133.3 mm (AC) (3U) | 442 mm x 220 mm x 88.9 mm (2U) | 442mm×220mm×222.25mm (5U) | 442mm×220mm×222.25mm (5U) | | 重量(空配) | 2.9 kg | 3 kg | 6 kg | 6 kg | | 工作电压（V） | -38.4 V to -72.0 V (DC); 100 V to 240 V (AC) | -38.4 V to -72.0 V (DC) | –40 V to +72.0 V (DC); 100 V to 240 V (AC) | –40 V to +72.0 V (DC) | | 典型功耗 | 100 W | 298 W | DC: 410 W
AC: 460 W | DC: 770 W | | 环境要求 | 长期工作温度: –20?C to +60?C
存储温度: –40?C to +70?C
长期工作相对湿度: 10% RH to 90% RH
长期工作海拔高度: ≤ 4000 m | 长期工作温度: –20?C to +60?C
存储温度: –40?C to +70?C
长期工作相对湿度: 10% RH to 90% RH
长期工作海拔高度: ≤ 4000 m | 长期工作温度: 0?C to 50?C
存储温度: –40?C to +70?C
长期工作相对湿度: 10% RH to 90% RH
长期工作海拔高度: ≤ 4000 m | 长期工作温度: 0?C to 50?C
存储温度: –40?C to +70?C
长期工作相对湿度: 10% RH to 90% RH
长期工作海拔高度: ≤ 4000 m | | 业务类型 | E-Line, E-LAN, L3VPN, CES, ATM, and IP over PW | E-Line, E-LAN, CES | E-Line, E-LAN, CES | E-Line, E-LAN, CES |
华为OptiX PTN990传输设备， 是一款定位与乡镇综合接入以及大容量宏站接入的设备，支持40GE/100GE端口，最大32*10GE接口，320G交换容量，支持E1、STM-1、FE、GE、10GE等丰富的业务接口，支持灵活插卡，灵活接入各种类型业务，主控、电源1+1冗余保护，提供高可靠性 华为OptiX PTN990传输设备，华为光端机，华为分组传送多业务接入设备 PTN950,PTN950B,PTN960,RTN980,RTN380
|
|
