产品说明

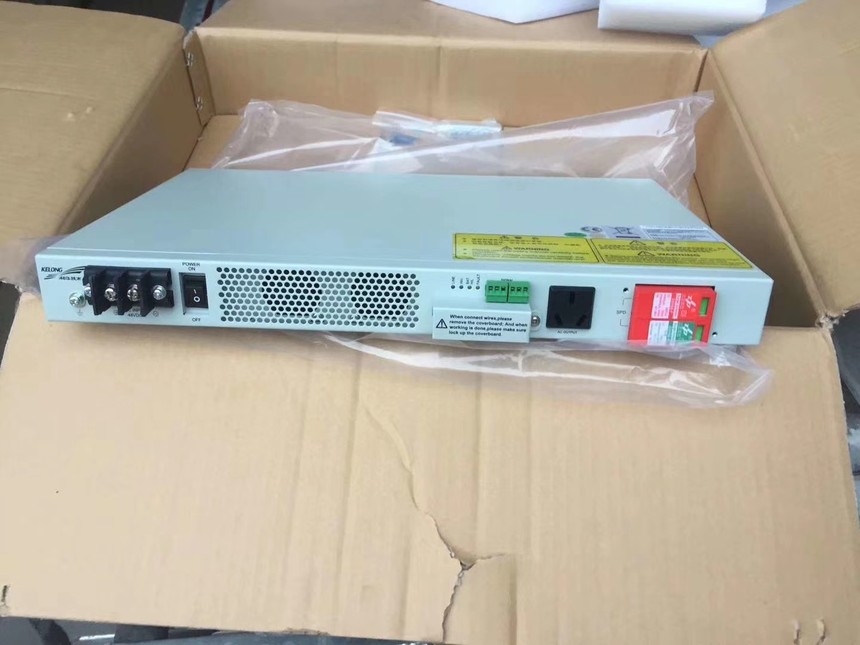

科华DJN500-S,48V逆变器,科华UPS电源,工业逆变器,通信逆变器 安装 科华DJN500-S安装注意事项 1.用户安装逆变器时，应事先检查连接逆变器的电网馈电线路是否畅通，包括各个接点、接插座的接触是否良好，以免引入断路或短路故障。 2.对于输入单相三线制，应注意接地良好，保证输入零、地间的电压小于5V，若市电输入地线处于悬空状态，输入零、地间电压有可能达到100V；如果用户负载对供电系统零、地电压有严格要求的，请注意市电输入接地应良好，以免造成不必要的损失。 3.用户安装逆变器时，切勿将逆变器直流输入正负极，输出的零线、火线和地线接反或接错，以免造成电气短路；同时应检查输入市电电压是否正常。 4.科华DJN500-S逆变器安装要求:通信逆变器 ◆将逆变器平放于地面（避免倾斜，凹凸不平的地面）。 ◆勿将物品放置在逆变器上方，人员亦不可坐在上方。 ◆避免放置在阳光照射、雨淋或潮湿的场所。 ◆切勿放置在含腐蚀气体的场所。 现场和环境要求 .2.1现场要求 1.清洁 逆变器周围不能堆放杂物和垃圾，不慎掉落或放置的液滴及金属都可能引起短路危及系统及人身安全。逆变器排气孔上的尘灰土或杂物会阻碍空气流通，进而影响风机的冷却效果。导致系统因温度过高而关断。 机房的土建施工应该全部完成，地板已硬化。现场应整洁干燥无尘埃 2.防火 机房内严禁存放易燃、易爆等危险物品。 为了降低起火的可能性，减少由此引起损坏，放置逆变器的房间的墙壁、天花板和地板应使用防火的材料，并且配备适用、有效的消防器材（如:手提式CO2灭火器） 3.科华UPS电源,通风及散热 为了便于操作与维修和设备散热，应至少使机框四周留有30～50cm，上部留有50cm的空间。电池旁应加装排气扇，保持室内通风良好。电池在常温（20℃）下使用的寿命最长4.2.2环境要求 环境温度:-10℃～＋40℃； 相对湿度:0％RH～95％RH，无冷凝 冷却方式:风冷 海拔高度:符合GB3859.2-93； 垂直度:无震动且垂直倾斜度不超过5° 污染等级:Ⅱ级。 逆变器应安装在具有足够通风量、凉爽、湿度不高和具有无尘条件的清洁空气的运行环境中推荐工作温度为20～25℃，湿度控制在50％左右。 注意 严禁安装在具有金属导电型尘埃的工作环境中。 4.3拆箱 科华UPS电源,逆变器设备和配件包装均为纸箱或木箱和纸箱在拆箱时必须小心拆卸，根据装箱清单及时检查设备和配件是否齐全、是否在运输过程中损坏。清除包装材料之前，要确保所有配件都已找到如设备或配件在运输中损坏或设备和配件与订货合同不符，应及时现场记录，并立即与科华公司当地分公司或办事处代表联系 电气连接 .6.1注意事项 1.对布线的要求 （1）当设备要求上走线时，应采用架空布线。若要求下走线，电缆应走暗沟槽。电气连接的原则是安全、可靠、规范。 （2）电缆的中间不容许有接头。 （3）当电缆线采用统一颜色时，应选用黑色同时做好线缆标识，避免混淆 （4）线路的端子、接点和其它不必要的裸露之处要有充分的绝缘处理 2.安装逆变器时，切勿将逆变器的输入正负极互相接反或接错，以免造成电气短路。同时，检查输入的直流电压是否符合要求（（47～54）±1VDC） 3.逆变器不得挂接非平衡负载、半波整流负载或感性负载，如空调、吹风机、起动器、电钻、马达、日光灯等用电器。 4.6.2电缆的连接 将机器的地线（PE）与机架地线连接。 将直流母线（48VDC）的正负极分别与机器接线排中的正、负板端子连接，注意极性应正确接线完成后，再将直流母线引线与直流48VDC电源系统相连接。在直流母线与机器的接线排回路上需要安装合适的空开，以防止出现短路等情况造成火灾事故。 每个逆变器模块需要有独自的直流输入分路，直流母线及空开选择见上表4-1 直流应尽可能从靠近直流输入的端子处引出，以减小母线的电压降，从输出特性考虑，长度一般不题过5米。如果需要也可适当加长，但太长则会引起直流欠压，负载切换时会造成直流输入欠压保护这时需增大线径，减少线压降。 所有的接头都应保证接触紧固、导通良好。 如果直流母线较长，且在母线用户端并接了其它直流输入的设备，则应在公共点并联1000020000F，耐压为（1.5-2）×（直流额定输入）VDC的电容器，消除交叉干扰杂音△ 接线完毕后，请将随机所配的接线盖板固定于端子台处的螺柱上，以防触电 4..3科华DJN500-S,48V逆变器接地 应保持接地系统良好，逆变器的保护接地装置与金属外壳的接地螺钉应具有可靠的电气连接，其连接电阻应小于0.1， 零线（N）、地线（PE）的连接是否正确无误交流输入线的连接是否牢固。 3.地线检查:逆变器的地线是否连接到机房的地线排上，地线连接是否可靠。 4.零线与地线间的电压差检查，零、地电压差小于5Vac 5.如果逆变器安装了远程监控设备，检查相关串口的连接是否正确。 6.检查布线是否整齐、电缆绑扎是否符合工艺规范。 7.检查安装、布线是否有利于系统今后的改造、扩容、维护。 4.7.2科华DJN500-S,48V逆变器逆变器测试 科华UPS电源,测试逆变器:检查连接线无误后，便可启动逆变器，将逆变器的电源开关置“ON”的位置，延时约20秒后，即可得到稳定的交流输出电压220VaC 48连接负载 等逆变器启动进入稳定工作后，方可打开负载设备电源开关，先启动功率大的设备，后启动功率小的设备。某些设备启动电流很大，启动时有可能发生过载保护动作（或旁路动作），这时最好将这类设备先于其它设备启动。 科华DJN500-S,48V逆变器,科华UPS电源,工业逆变器,通信逆变器 科华DJN500-S,48V逆变器,科华UPS电源,工业逆变器,通信逆变器 |
