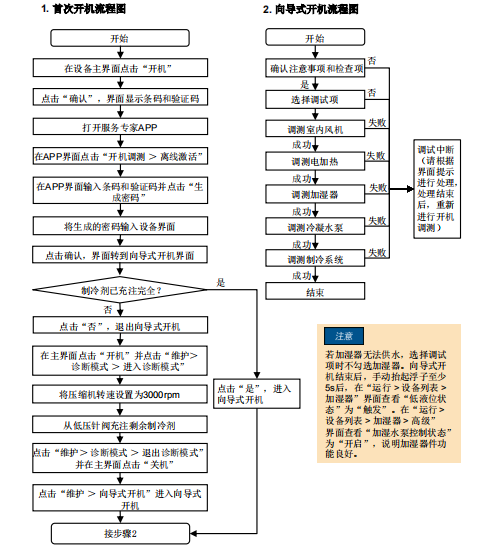

华为NetCol5000-A025 行级风冷智能温控产品，华为精密空调开机测试参数开机调测（适用于ACC V200R001版本及以下） 注意 • 上电后，开启压缩机前必须确保曲轴箱加热带预热已超过12小时。 • 若整机无加热加湿，水泵功能，请忽略电加热，加湿器和水泵的调测步骤。 1. 闭合交流输出开关（室外机、压缩机开关）QF3，加热加湿器开关QF4。 2. 确认电源模块（PSU），辅源模块和主控模块指示灯亮起。 3. 在显示屏主界面单击“开机”后，进入“维护 ＞ 诊断模式 ＞ 进入诊断模式”（“开机”后25s内若未手动进入诊断模式，设备将按正常逻辑运行，压缩机、室内风机和室外风机根据环境运行）。 4. （仅适用于信号线连接为RS485时调测）将“室外风机”输入量修改为50%。确认室外风机运转正常，无告警产生后将“室外风机”输入量修改为0%。 5. 将“室内风机”输入量修改为50%，同时单击电加热后的“开启”。a. 确认室内风机运转、反馈正常且无告警产生。b. 等待一段时间后风机出风口有明显热风送出，则电加热功能正常，单击电加热后的“关闭”，并在“室内风机”输入量修改为0%。 6. 将压缩机转速调整到3000rpm。a. 在主界面单击“运行 ＞ 设备列表 ＞ 压缩机”读取“吸气压力”和“排气压力”。检查“吸气压力”是否在为0.7MPa～1.2MPa内，“排气压力”是否在如表所示范围内。
b. 在主界面单击“运行 ＞ 设备列表 ＞ 电子膨胀阀”读取“EEV吸气过热度”。检查“EEV吸 气过热度”是否在8℃～15℃。 c. 从制冷管路低压针阀处补充制冷剂，尽量以小流量或时断时续的方式充注剩余的制冷剂，总充 注量须满足制冷剂要求中的计算量要求。 d. 在“诊断模式”界面，将压缩机的输入修改为0rpm 7. （可选）调测加湿器。 a. 在“维护 ＞ 诊断模式 ＞ 进入诊断模式”下将加湿器设置为50% 。 b. 进水阀自动打开对加湿桶内进行注水，达到一定水位后进水阀自动关闭，在此过程中须确认 进水管路无泄漏。 c. 等待3min～10min后，在“运行 ＞ 设备列表 ＞ 加湿器”确认 “加湿桶内电流” 大于1.2A， 且期间无异常告警产生，说明加湿器正常运行。 d. 在“维护 ＞ 诊断模式 ＞ 进入诊断模式”下将加湿器设置为0% ，点击排水电磁阀后的“开 启”，加湿桶开始排水，在此过程中须确认排水管路无泄漏。 8. （可选）调测水泵。打开水盘前的盖板，抬起低液位检测器。5s后听到水泵运行声音，落下低液 位检测器，水泵关闭（水盘无水时水泵运行出现水泵告警为正常现象，此现象为水泵空转的自我保 护）。 9. 调测完成后，拆除制冷剂充注装置，并安装针阀阀帽。 10.在“诊断模式”界面上单击“退出诊断模式 ＞ 确认”退出诊断模式。 11.检查群控接线，参考用户手册设置群控参数。
华为行级风冷智能温控精密空调测试完毕检查
设备下点 1. 在显示屏主界面，单击“关机”。 2. 断开设备电控盒上的所有开关。 3. 断开设备前端配电柜设备开关 例行维护
|
