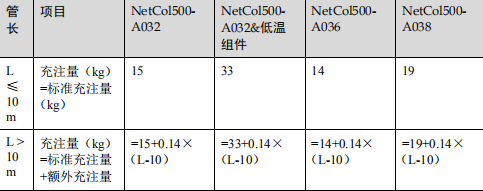

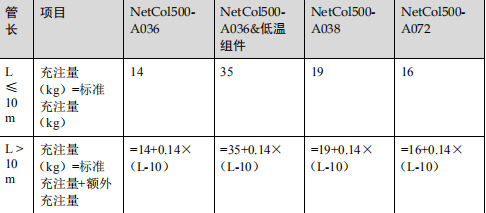

华为NetCol5000-A系列行级风冷智能温控产品安装调测华为NetCol5000-A系列行级风冷智能温控精密空调主要调测工具如下 现场可按实际情况酌情增减。 扳手类：活动扳手。 抽真空及充注类：压力表（量程 ≥ 4.0MPa）、皮管（耐压 ≥ 4.5MPa）、真空 泵。 测量类：万用表、钳流表、电子称。 防护类：绝缘手套、防冻手套。 其他：手电筒。 进行与制冷剂相关的操作时，须全程佩戴防冻手套。 内外机的单程连管长度，简称为 L。 制冷剂为 R410A，
冷冻油添加量 冷冻油推荐使用 Danfoss 的 160SZ。 整机编码为 52270741～52270748 的机型，其冷冻油添加量 = 额外制冷剂充注量 ×2.5%。 整机编码不为 52270741～52270748 的机型，需要按以下原则充注制冷剂。 − 若室外侧未安装低温组件，无须充注冷冻油。 − 若室外侧已安装低温组件且 L ≤ 10m，无须充注冷冻油。 − 若室外侧已安装低温组件且 L ＞ 10m，则冷冻油添加量 = 额外制冷剂充注 量×4%。 确认制冷系统无泄漏、真空度满足要求后，应立即开始充注制冷剂（R410A）。 按照 5.2.1 制冷剂充注量和冷冻油添加量要求计算需要充注的制冷剂量。 充注前应确认与制冷剂钢瓶连接的气管已排空。 操作步骤 步骤 1 在抽真空设备的基础上，将真空泵取下，换做制冷剂钢瓶。 步骤 2 稍微打开制冷剂钢瓶阀门 中皮管的连接螺母，感觉到连接螺母处有凉气冒出 时，拧紧连接螺母。 步骤 3 将制冷剂钢瓶倒置于电子称上，清零电子称上的读数。 制冷剂 R410A 为华为公司提供时，制冷剂钢瓶倒置充注。非华为公司提供时，请与代 理商确认钢瓶内是否带有虹吸管。如有，钢瓶正放充注；如无，钢瓶倒置充注。最终 需保证制冷剂以液体状态充注。 |
![JJAQY1G}8RG5D]DB`RRCCC7.png](https://aimg8.dlssyht.cn/u/616960/ueditor/image/309/616960/1565435880772998.png "1565435880772998.png")
![ZR)_RM@F(TF@Y$@]@[4073F.png](https://aimg8.dlssyht.cn/u/616960/ueditor/image/309/616960/1565435929316072.png "1565435929316072.png")
